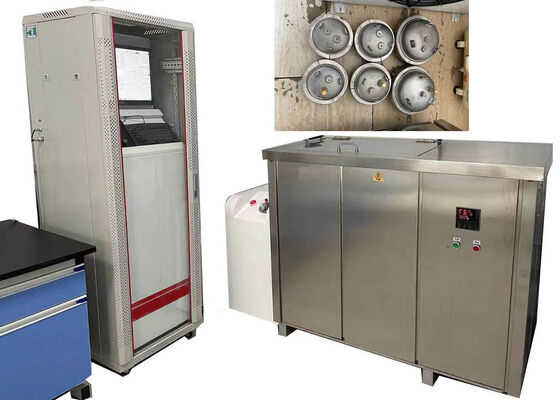

دستگاه تست فشار هیدرواستاتیک لوله پلاستیکی ISO 1167
این تجهیزات تست حرفه ای برای ارزیابی آزمایشگاهی طراحی شده است تا زمان شکست فشار هیدرواستاتیک طولانی مدت و مقادیر فشار ترکیدگی لحظه ای نمونه های مختلف لوله پلاستیکی و کامپوزیتی را تعیین کند. این دستگاه فشار هیدرولیک را به تدریج افزایش می دهد تا شرایط واقعی سرویس را شبیه سازی کند و استقامت هیدرواستاتیک و خواص مقاومت در برابر ترکیدگی لوله ها را تأیید کند.
ترکیب اجزای اصلی
سیستم کنترل فشار: تنظیم دقیق فشار را در طول چرخه تست ارائه می دهد، شامل پیکربندی پارامترها، تنظیمات پویا در زمان واقعی و حفظ فشار ثابت برای اطمینان از خروجی های تست قابل اعتماد و دقیق.
دستگاه تولید فشار: پمپ های فشار بالا، سیال کم فشار را به مایع پرفشار تبدیل می کنند تا جریان آب پرفشار ثابت مورد نیاز برای تست را تأمین کنند.

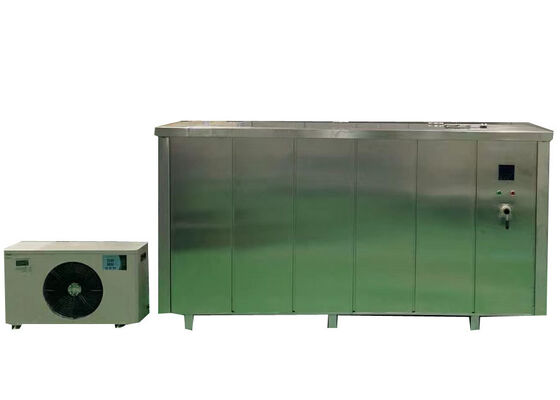

مخزن واسطه دمای ثابت: دمای واسطه تست (معمولاً آب) را برای حفظ شرایط حرارتی از پیش تعیین شده کنترل می کند، زیرا دما به طور قابل توجهی بر عملکرد مکانیکی لوله های پلاستیکی تأثیر می گذارد.
اتصالات ثابت کننده نمونه (کپ های انتهایی): این اتصالات نمونه های لوله را محکم در جای خود نگه می دارند تا از جابجایی نمونه و نشت واسطه در حین تست جلوگیری شود.
واحد پردازش داده خودکار: دارای محاسبه خودکار داده های تست و پشتیبانی از تولید گزارش تست چاپی است.
دسته بندی لوله های قابل استفاده
لوله های ترموپلاستیک: سری پلی پروپیلن (PP-R, PP-B, PPA)، درجات پلی اتیلن (PE, PE-X)، انواع پلی وینیل کلراید (PVC, UPVC, PVC-C).
لوله های کامپوزیتی: نمونه ها شامل لوله های کامپوزیتی آلومینیوم-پلاستیک است که لایه های پلاستیکی و فلزی را ترکیب می کنند تا استحکام کلی ساختاری را افزایش دهند.
استانداردهای انطباق
این تجهیزات با استانداردهای بین المللی و منطقه ای از جمله ISO1167-2006، ASTMD1598-2004، ASTMD1599، ISO9080، CJ/T108، ASTMF1335، EN 12201 - 1:2024، EN 1555 - 1:2021 و EN ISO 2507 - 2:2017 مطابقت دارد.
الزامات طول آزاد نمونه
| نوع نمونه |
الزامات طول آزاد |
| نمونه های لوله اکسترود شده |
dn <315mm: ≥ 3dn و ≥ 250 میلی متر؛ dn >315 میلی متر: ≥ 2dn |
| نمونه های لوله تزریقی |
dn <50mm: 3dn; 50 میلی متر ≤ dn ≤ 110 میلی متر: ≥ 140 میلی متر |
| نمونه های مونتاژ شده با نیروی هیدرواستاتیک (دو مقطع لوله) |
≥ 3dn و ≥ 250 میلی متر (dn >315 میلی متر: ≥ 2dn در صورت عدم رعایت حداقل طول) |
| نمونه های مونتاژ شده با نیروی هیدرواستاتیک (با اتصالات) |
≥ 2dn و ≥ 150 میلی متر؛ dn >250 میلی متر: ≥ 1.5dn |
| نمونه های مونتاژ شده با نیروی هیدرواستاتیک (انشعاب زین اسبی) |
≥ 100 میلی متر |
| نمونه های مونتاژ شده بدون نیروی هیدرواستاتیک |
= dn و ≥ 150 میلی متر |
پارامترهای فنی
| پارامتر |
مشخصات |
| مدل |
XGY-10C |
| محدوده قطر |
Φ8-1800 میلی متر |
| ایستگاه ها |
3، 5، 6، 12، 15، 18، 20، 25، 50، 100 و غیره (قابل سفارشی سازی) |
| حالت کنترل |
کنترل میکرو، کنترل کامپیوتر صنعتی |
| حالت نمایش |
نمایشگر رنگی LCD کامپیوتر صنعتی |
| حالت ذخیره سازی |
ذخیره سازی کامپیوتر |
| حالت چاپ |
خروجی چاپگر رنگی |
| محدوده فشار تست |
0.1-10 مگاپاسکال |
| دقت کنترل |
±1% |
| رزولوشن نمایش |
0.01 مگاپاسکال |
| محدوده کار |
5%~100%FS |
| خطای نمایش |
±1% |
| محدوده تایمر |
0~10000 ساعت |
| دقت تایمر |
±0.1% |
| رزولوشن تایمر |
1 ثانیه |
| توان |
380 ولت 50 هرتز سه فاز چهار سیم 1.5 کیلووات |
| مدل های کپ انتهایی |
از Φ8 تا 1800 میلی متر |
| اندازه مخزن آب |
بسته به اندازه لوله |
| محدوده دما |
15-95℃ |
| ابعاد (سه ایستگاه) |
715×625×1700 (میلی متر) یا موارد دیگر |
پشتیبانی و خدمات
ما پشتیبانی فنی حرفه ای در چرخه کامل را متناسب با دستگاه های تست فشار هیدرواستاتیک ارائه می دهیم. تیم فنی ماهر ما راه حل های جامع پس از فروش را ارائه می دهد، از جمله:
- نصب کامل تجهیزات و راه اندازی در محل
- تشخیص حرفه ای عیب، تجزیه و تحلیل فنی و راهنمایی عملیاتی
- خدمات تعمیر و نگهداری منظم تجهیزات
- تأمین قطعات یدکی اصلی و قطعات مصرفی
- خدمات به روز رسانی نرم افزار رسمی و ارتقاء عملکرد
با پایبندی به اصل خدمات پشتیبانی مشتری با کیفیت بالا، تیم ما همیشه آماده پاسخگویی به تمام سوالات محصول و فنی شما است.
سوالات متداول
سوال 1: چه برندی دستگاه تست فشار هیدرواستاتیک لوله پلاستیکی را تولید می کند؟
پاسخ 1: این دستگاه تست فشار هیدرواستاتیک حرفه ای با برند JHH تولید می شود و پایگاه تولید و ساخت مستقل آن در پکن، چین واقع شده است.
سوال 2: عملکردهای اصلی کاربردی دستگاه تست فشار هیدرواستاتیک لوله پلاستیکی چیست؟
پاسخ 2: این تجهیزات تست به طور حرفه ای برای ارزیابی عملکرد مقاومت هیدرواستاتیک و استحکام ترکیدگی محصولات مختلف خطوط لوله پلاستیکی توسعه یافته است.
سوال 3: چه نوع نمونه های قابل تست برای این دستگاه تست فشار هیدرواستاتیک مناسب هستند؟
پاسخ 3: این دستگاه از تست لوله های پلاستیکی و کامپوزیتی متنوع پشتیبانی می کند و انواع لوله های رایج از جمله PP-R، PP-B، PP-A، PVC، PE و PE-X را پوشش می دهد.
سوال 4: دقت اندازه گیری دستگاه تست فشار هیدرواستاتیک چقدر است؟
پاسخ 4: این دستگاه دارای دقت تست بالایی است و خطای دقت اندازه گیری در مقیاس کامل در حدود 0.1% کنترل می شود.
سوال 5: حداکثر محدوده فشار تست دستگاه تست فشار هیدرواستاتیک چقدر است؟
پاسخ 5: این تجهیزات قادر به انجام تست های فشار در حداکثر فشار 10 مگاپاسکال، معادل 100 بار (1450 psi) است.
