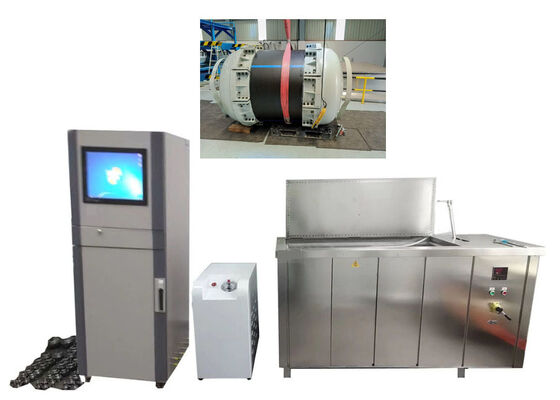

دستگاه آزمایش فشار هیدروستاتیک برای تشخیص دقیق نشت و بازرسی لوله های ماندگار در کاربردهای صنعتی
کاربردها:
این واحد آزمایش هیدروستاتیک برای انجام ارزیابی در طیف گسترده ای از لوله های ترموپلاستیک، لوازم لوله و اجزای ساختاری انتقال مایع طراحی شده است.نمونه مواد قابل آزمایش شامل پلی پروپیلن (PP) است، پلی اتیلن (PE) ، پلی وینیل کلرید (PVC) ، پلی وینیل کلرید کلرید (PVC-C) ، اکریلونیتریل بوتادین استیرن کوپلیمر (ABS) ، در میان بسیاری از گزینه های بستر دیگر.
از اشکال نمونه های متنوعی پشتیبانی می کند، از لوله های اکستروید شده و قطعات لوله تزریق شده تا مجموعه های آزمایشی جمع آوری شده، صرف نظر از شرایط بار فشار هیدروستاتیک.نمونه های آزمایش قابل قبول شامل قطعات لوله های جوشیده شده گرم، قطعات آزمایشی که با لوازم یک یا چندگانه و نمونه های اتصال شاخه های نوع شانه ادغام شده اند. قطر بیرونی اسمی (dn) لوله های آزمایشی دارای یک دامنه تنظیم پذیر گسترده است.با توجه به مشخصات نمونه های متمایز، دامنه اندازه گیری از 25 میلی متر تا 1600 میلی متر گسترش می یابد.
اهداف:
دستگاه آزمایش فشار هیدروستاتیک که به طور خاص برای بررسی عملکرد سیستم های لوله پلاستیکی طراحی شده است، برای ارزیابی مقاومت فشار داخلی لوله های پلاستیکی اختصاص دارد.لوازم و مجموعه های یکپارچه.
در محیط های تست استاندارد و دقیق کنترل شده، محصولات لوله ای ساخته شده از PP، PE، PVC،مواد PVC-C و ABS با فشار داخلی تعیین شده برای مدت زمان پیش تعیین شده تحت فشار قرار می گیرندروش آزمایش مقاومت فشار ساختاری نمونه های آزمایش را ارزیابی می کند و وقوع پدیده های معیوب از جمله نشت مایع، شکستن لوله و تغییر شکل بیش از حد را تأیید می کند.
این روش تست استاندارد نقش مهمی در تأیید کیفیت کلی دارد.ایمنی عملیاتی و قابلیت اطمینان طولانی مدت از قطعات لوله های پلاستیکی استفاده شده در سیستم های تحویل مایعاتچنین تاسیسات لوله کشی به طور گسترده ای در شرایط آب رسانی، تصفیه فاضلاب، تحویل گاز و انتقال مایعات صنعتی استفاده می شود.
مشخصات محصول:
- این سیستم از پیکربندی پارامترهای آزمایشی انعطاف پذیر از طریق حالت های کار دوگانه پشتیبانی می کند، که هم با ترمینال های صفحه لمسی محلی و هم با ترمینال های خارجی کامپیوتر سازگار است.
- این تجهیزات با اندازه کوچک در عرض یک متر مربع قادر به تولید تا ۵۰ نوع از مقادیر فشار سفارشی هستند که مشخصات فشار استاندارد آب را پوشش می دهند.
- مجهز به توابع شناسایی خودکار هوشمند، دستگاه می تواند به طور مستقل مشخصات نمونه و خواص مواد را تشخیص دهد.و تولید استراتژی های فشار بالا و الگوریتم های عملیاتی متناسب با آن.
- این دستگاه دقت فوق العاده ای در تنظیم فشار را ارائه می دهد. تنظیم فشار ورودی مستقل برای هر ماژول کاربردی در دسترس است.که به طور موثری سست شدن دریچه سولناید را کاهش می دهد و عمر کلی تجهیزات را افزایش می دهد..
- تمام قطعات فلزی که در تماس مستقیم با محیط حمل هستند از مواد فولاد ضد زنگ برتر برای دوام برتر و مقاومت در برابر خوردگی ساخته شده اند.
- رابط صفحه نمایش انسانی شده از تغییر چند زبان پشتیبانی می کند و به طور کامل با خواسته های استفاده متمایز از مشتریان جهانی سازگار است.
- روش های کالیبراسیون فشار در زمان آزمایش ساده و کاربر پسند هستند، که به سیستم اجازه می دهد تا بدون وقفه خاموش شدن در طول فرآیند کالیبراسیون به طور مداوم کار کند.
- مکانیسم های حفاظت از ایمنی چند بعدی در دستگاه ساخته شده اند که شامل ایمنی الکتریکی، ساختار مکانیکی و حفاظت از برنامه نرم افزاری برای اطمینان از عملکرد پایدار است.
- با استفاده از انتقال پروتکل استاندارد TCP / IP، این سیستم انتقال ارتباطات داده پایدار، بدون مانع و بسیار قابل اعتماد را تحقق می بخشد.
با استانداردها مطابقت داشته باش:
ISO1167-2006، ASTMD1598-2004، ASTMD1599، ISO9080، CJ/T108، ASTMF1335
طول آزاد نمونه ها:
| نوع نمونه |
الزامات طول آزاد |
| نمونه های لوله های اکستروید شده |
dn <315mm: ≥ 3dn و ≥ 250mm؛ dn >315mm: ≥ 2dn |
| نمونه های لوله های تزریقی |
dn <50mm: 3dn ؛ 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| نمونه های جمع شده با فشار هیدروستاتیک (دو بخش لوله) |
≥ 3dn و ≥ 250mm (dn > 315mm: ≥ 2dn اگر حداقل طول آن رعایت نشود) |
| نمونه های جمع شده با فشار هیدروستاتیک (با لوازم) |
≥ 2dn و ≥ 150mm؛ dn > 250mm: ≥ 1.5dn |
| نمونه های گردآوری شده با فشار هیدروستاتیک (شاخ سوار) |
≥ 100 میلی متر |
| نمونه های جمع شده بدون فشار هیدروستاتیک |
= dn و ≥ 150mm |
پارامترهای فنی:
| مدل |
XGY-16C |
| محدوده قطر |
Φ8-1800mm |
| ایستگاه ها |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 و غیره می تواند سفارشی |
| حالت کنترل |
کنترل میکرو، کنترل کامپیوتر صنعتی |
| حالت نمایش |
صفحه نمایش رنگی LCD برای کامپیوترهای صنعتی |
| حالت ذخیره سازی |
ذخیره سازی PC |
| حالت چاپ |
خروجی چاپگر رنگی |
| فشار آزمایش |
محدوده فشار |
0.1-16MPa |
| دقت کنترل |
±1% |
| وضوح صفحه نمایش |
0.01MPa |
| محدوده کاری |
۵٪ تا ۱۰۰٪ FS |
| خطای نشان دادن |
±1% |
| تایمر تست |
محدوده تایمر |
0 تا 10000 ساعت |
| دقت تایمر |
± 0.1% |
| رزولوشن تایمر |
1s |
| قدرت |
380 ولت 50 هرتز سه فاز چهار سیم 1.5KW |
| مدل های سرپوش |
ازΦ8تا 1800mm |
| اندازه مخزن آب |
با توجه به اندازه لوله |
| محدوده دما |
15 تا 95 درجه سانتیگراد |
| ابعاد (سه ایستگاه) |
715×625×1700 ((ملی متر) یا دیگران
|
سوالات متداول:
سوال1: کدام برند دستگاه آزمایش فشار هیدروستاتیک لوله پلاستیکی را تولید می کند؟
A1: این دستگاه آزمایش فشار هیدروستاتیک دارای نام تجاری JHH است و پایگاه تولید آن در پکن چین واقع شده است.
سوال2: هدف اصلی آزمایش دستگاه آزمایش فشار هیدروستاتیک لوله پلاستیکی چیست؟
A2: این دستگاه آزمایش برای ارزیابی عملکرد هیدروستاتیک و مقاومت در برابر انفجار برای محصولات لوله پلاستیکی طراحی شده است.
Q3: کدام دسته از قطعات و مواد خام با این دستگاه آزمایش فشار هیدروستاتیک سازگار هستند؟
A3: از اجرای آزمایش برای لوله های پلاستیکی و همچنین محصولات لوله کامپوزیت از جمله PP-R، PP-B، PP-A، PVC، PE، PE-X و سایر انواع لوله های مربوطه پشتیبانی می کند.
سوال 4: این دستگاه آزمایش فشار هیدروستاتیک می تواند چه میزان دقت اندازه گیری را ارائه دهد؟
A4: دقت اندازه گیری آن به 0.1٪ نسبت به محدوده مقیاس کامل می رسد.
Q5: فشار آزمون حد بالایی که توسط دستگاه آزمایش فشار هیدروستاتیک پشتیبانی می شود چیست؟
A5: حداکثر ظرفیت فشار آزمایش این واحد به 10 MPa، معادل 100 بار (1450 psi) می رسد.
