تجهیزات تست خط لوله برای تسهیل آزمایش چرخه فشار و دما در درازمدت روی سیستم‌ها و اتصالات خط لوله پلاستیکی

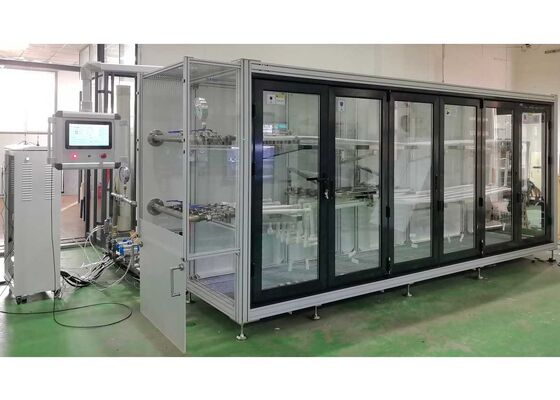

تصویر بزرگ : تجهیزات تست خط لوله برای تسهیل آزمایش چرخه فشار و دما در درازمدت روی سیستم‌ها و اتصالات خط لوله پلاستیکی

جزئیات محصول:

محل منبع:	پکن، چین
نام تجاری:	JINHAIHU
گواهی:	ISO9001, CE
شماره مدل:	CHW-63M

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
جزئیات بسته بندی:	کیس چوبی صادراتی استاندارد
زمان تحویل:	10 تا 15 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه:	20 ست در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	تجهیزات تست خط لوله برای تسهیل آزمایش چرخه فشار و دما در درازمدت روی سیستم‌ها و اتصالات خط لوله پلاس	تعداد چرخه:	هر تعداد بار از 0 تا 100000
همگنی دما:	± 0.5 ℃	سرعت جریان:	> 0.9 متر بر ثانیه
روش کنترل:	کنترل PLC	دقت کنترل دما:	مقدار تنظیم ± 0.5 درجه سانتیگراد
محدوده کنترل دما:	20 درجه سانتیگراد تا دمای اتاق (دمای اتاق> 20 درجه سانتیگراد)	حالت نمایش:	صفحه نمایش لمسی
برجسته کردن:	تجهیزات تست خط لوله برای سیستم های پلاستیکی , تجهیزات تست چرخه فشار برای خطوط لوله , تجهیزات تست دما برای اتصالات لوله

تجهیزات تست خط لوله برای آزمایش چرخه فشار و دما طولانی مدت

این سیستم تست تخصصی برای ارزیابی دوام سیستم های لوله و اتصالات پلاستیکی طراحی شده است که طبق مشخصات استاندارد مونتاژ شده است. این سیستم فشار داخلی از پیش تعیین شده را اعمال می کند در حالی که نمونه ها را در معرض شرایط دمایی سرد و گرم چرخه ای در طول دوره های آزمایش برنامه ریزی شده قرار می دهد. پس از اتمام چرخه های آزمایش، سیستم به طور خودکار لوله ها و اتصالات را از نظر نشت یا پارگی بررسی می کند.

بررسی اجمالی پروتکل تست

این تأیید دوام طولانی مدت به 5000 چرخه گردش آب سرد و گرم در هر مجموعه نمونه نیاز دارد که هر چرخه 30 دقیقه طول می کشد (15 دقیقه آب سرد و سپس 15 دقیقه آب گرم). این تجهیزات عملکرد طولانی مدت و بدون وقفه قابل اعتماد و ثبات عملکرد را تضمین می کند. این دستگاه که به صورت سفارشی برای بازارهای اروپایی مطابق با استانداردهای فنی تولید شده است، در طول سال ها کارکرد هیچ نقص فنی یا کیفیتی را نشان نداده است.

پیکربندی سیستم

این دستگاه شامل چهار ماژول عملکردی اصلی است: ماژول اجرای تبادل آب سرد، ماژول اجرای تبادل آب گرم، محفظه آزمایش نمونه و چیلر آب صنعتی. ویژگی ها عبارتند از طراحی بیرونی براق، چارچوب ساختاری مدولار، فناوری کنترل پیشرفته، عملکرد عملیاتی ثابت، کیفیت قابل اعتماد، و عملکرد ساده کاربر پسند.

ویژگی های ابزار

طراحی ساختار باز محافظت شده با پتنت:آب با دمای بالا و فشار بالا منحصراً در نمونه های آزمایشی و لوله های اتصال ویژه گردش می کند. این تجهیزات از طراحی مخازن تحت فشار اتمسفر با سایر خطوط لوله گردشی که تحت فشار اتمسفر استاندارد کار می کنند استفاده می کند و عملکرد قابل اعتماد طولانی مدت را تضمین می کند.
سیستم کنترل کامل حلقه بسته:از سیستم کنترل تمام دیجیتال وارداتی استفاده می کند که تنظیم دقیق فشار داخلی را در حلقه بسته ارائه می دهد. به طور خودکار پمپ گردش اصلی و شیرهای کنترل را بر اساس شاخص های زمان واقعی از جمله دمای سیال، مدت زمان کارکرد و سرعت جریان خط لوله تنظیم می کند.
سیستم سوئیچ چرخه هوشمند:سیستم کنترل به طور خودکار وضعیت عملکرد را بر اساس نظارت بر زمان واقعی دمای آب ورودی/خروجی، سطح مایع مخزن و فواصل سوئیچینگ تنظیم می کند. تضمین می کند که تغییرات دما بین مخازن برای مصرف انرژی بسیار کم کمتر از 3 درجه سانتیگراد باقی می ماند.
طراحی عملکرد کم نویز:مجهز به کنترل کننده انحصاری جریان آب که به طور قابل توجهی صدای عملیات ناشی از جریان آب با سرعت بالا را کاهش می دهد.
سیستم تبرید با کارایی بالا:از چیلرهای صنعتی وارداتی با فناوری خنک کننده آب به آب برای افزایش راندمان تبرید و افزایش عمر مفید استفاده می کند.

استانداردهای انطباق

GB/T 18742.2-2017 سیستم های لوله کشی پلی پروپیلن برای تاسیسات آب سرد و گرم
GB/T 13663.2-2018 سیستم های لوله کشی پلی اتیلن (PE) برای تامین آب
روش تست GB/T 15560-1995 برای مقاومت در برابر ترکیدگی لحظه ای و فشار هیدرولیک
لوله های ترموپلاستیک GB/T 6111-2018 برای انتقال سیال
ISO 1167-1:2006 لوله های ترموپلاستیک مقاومت در برابر فشار داخلی
ISO 1167-2:2006 آماده سازی قطعات آزمایش لوله
ASTM D1598 زمان تا شکست لوله پلاستیکی تحت فشار داخلی ثابت
ASTM D1599 مقاومت در برابر فشار هیدرولیک کوتاه مدت

پارامترهای فنی

پارامتر	مشخصات
محدوده کنترل فشار	0.40 MPa ~ 1.20 MPa
دقت کنترل	مقدار تنظیم ± 0.02 مگاپاسکال
ایستگاه های تست	1-6
حداکثر کل سطح مقطع اندازه گیری شده	6200 میلی متر مربع (2 × φ63)؛ قابل تنظیم
زمان گردش (آب گرم/سرد)	600 تا 1800
زمان متناوب آب گرم/سرد	≤60s
تعداد چرخه ها	0 تا 100000
حداکثر طول بخش لوله مستقیم	3700 میلی متر

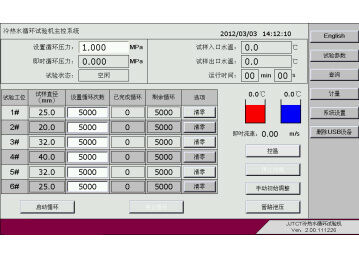

حالت نمایش	صفحه نمایش لمسی
روش کنترل	کنترل PLC
سرعت جریان	> 0.9 متر بر ثانیه
کیفیت آب	آب خالص، آب دیونیزه یا آب نرم شده
فشار منبع آب اتوماتیک	> 0.05 مگاپاسکال
خطای خواندن نمایشگر دما	± 0.2 ℃
تفاوت دما (ورودی/خروجی)	<2℃
محدوده دمای مخزن آب سرد	20 درجه سانتی گراد تا دمای اتاق
محدوده دمای مخزن آب گرم	دمای اتاق تا 95 درجه سانتیگراد
منبع تغذیه	380 ولت AC، 50 هرتز، 25 کیلو وات
ابعاد طرح	5200 میلی متر × 3200 میلی متر × 2100 میلی متر
ابعاد نصب	6000 میلی متر × 4000 میلی متر × 3000 میلی متر
وزن کل	3210 کیلوگرم

پیکربندی اجزای اصلی

جزء	مقدار
کامپیوتر صفحه لمسی صنعتی	1 واحد
مخزن ذخیره آب سرد	1 واحد
مخزن آب گرم	1 واحد
اتاق آزمایش	1 مجموعه
پیش بارگیری دستگاه	6 ست
پمپ گریز از مرکز از نوع چند مرحله ای	1 مجموعه
شیر برقی پنوماتیک	4
پمپ در خط	1 مجموعه
وسایل (سایزهای مختلف)	مجموعه های متعدد
