تجهیزات تست لوله برای تسهیل تست چرخه فشار و دما در دراز مدت بر روی سیستم ها و اتصالات لوله های پلاستیکی

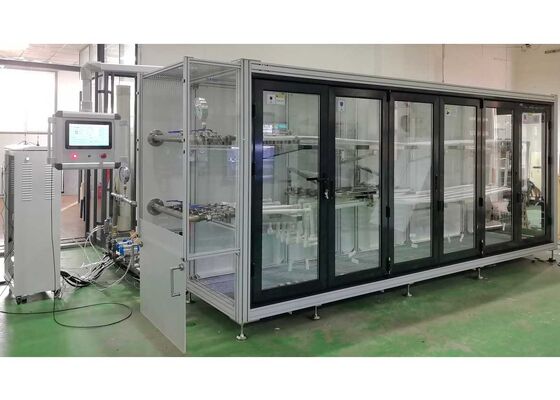

تصویر بزرگ : تجهیزات تست لوله برای تسهیل تست چرخه فشار و دما در دراز مدت بر روی سیستم ها و اتصالات لوله های پلاستیکی

جزئیات محصول:

محل منبع:	پکن، چین
نام تجاری:	JINHAIHU
گواهی:	ISO9001, CE
شماره مدل:	CHW-63M

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
جزئیات بسته بندی:	کیس چوبی صادراتی استاندارد
زمان تحویل:	10 تا 15 روز کاری
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه:	20 ست در ماه

مخاطب

توضیحات محصول جزئیات

نام محصول:	تجهیزات تست لوله برای تسهیل تست چرخه فشار و دما در دراز مدت بر روی سیستم ها و اتصالات لوله های پلاست	تعداد چرخه:	هر تعداد بار از 0 تا 100000
همگنی دما:	± 0.5 ℃	سرعت جریان:	> 0.9 متر بر ثانیه
روش کنترل:	کنترل PLC	دقت کنترل دما:	مقدار تنظیم ± 0.5 درجه سانتیگراد
محدوده کنترل دما:	20 درجه سانتیگراد تا دمای اتاق (دمای اتاق> 20 درجه سانتیگراد)	حالت نمایش:	صفحه نمایش لمسی
برجسته کردن:	تجهیزات آزمایش لوله برای سیستم های پلاستیکی , تجهیزات تست چرخه فشار برای لوله‌ها , تجهیزات تست دما برای اتصالات لوله

تجهیزات آزمایش لوله برای آزمایش چرخه فشار و دمای طولانی مدت

این سیستم آزمایش تخصصی برای ارزیابی دوام سیستم های لوله و لوازم پلاستیکی که مطابق با مشخصات استاندارد جمع آوری شده اند طراحی شده است.سیستم فشار داخلی پیش تنظیم شده را در حالی که نمونه ها را در معرض شرایط دمای سرد و گرم در طول دوره های آزمایش برنامه ریزی شده قرار می دهد، اعمال می کند.پس از اتمام چرخه های آزمایش، سیستم به طور خودکار لوله ها و لوازم را برای نشت یا نقص های شکستگی بررسی می کند.

خلاصه پروتکل آزمایش

این بررسی دوام طولانی مدت نیاز به ۵۰۰۰ چرخه گردش آب گرم و سرد برای هر مجموعه نمونه دارد.هر چرخه 30 دقیقه طول می کشد (15 دقیقه آب سرد و 15 دقیقه آب گرم). تجهیزات تضمین می کند قابل اعتماد طولانی مدت بدون وقفه کار و ثبات عملکرد سازگار. سفارشی تولید شده برای بازارهای اروپایی با توجه به استانداردهای فنی,این ماشین در طول سالهای کار صفر نقص فنی یا کیفیت داشته است..

پیکربندی سیستم

دستگاه شامل چهار ماژول عملکردی اصلی است: ماژول اجرای مبادله آب سرد، ماژول اجرای مبادله آب گرم، اتاق آزمایش نمونه و خنک کننده آب صنعتی.از جمله ویژگی های آن طراحی ظریف بیرونی است.، چارچوب ساختاری ماژولار، فناوری کنترل پیشرفته، عملکرد عملکرد ثابت، کیفیت قابل اعتماد و عملکرد ساده کاربر پسند.

ویژگی های ابزار

طرح ساختاري باز تحت حفاظت ثبت اختراع:آب با دمای بالا و فشار بالا به طور انحصاری در داخل نمونه های آزمایش و لوله های اتصال خاص گردش می کند.تجهیزات از طراحی ظرف فشار اتمسفر با سایر لوله های گردش که تحت فشار اتمسفر استاندارد کار می کنند استفاده می کند، اطمینان از عملکرد قابل اعتماد در دراز مدت.
سیستم کنترل کامل با حلقه بسته:از سیستم کنترل کاملا دیجیتال وارد شده استفاده می کند که تنظیم دقیق فشار داخلی را در حلقه بسته فراهم می کند.به طور خودکار تنظیم پمپ گردش خون اصلی و دریچه های کنترل بر اساس شاخص های زمان واقعی از جمله دمای مایع، مدت زمان کار و سرعت جریان لوله.
سیستم تغییر چرخه هوشمند:سیستم کنترل به طور خودکار وضعیت عملکرد را بر اساس نظارت در زمان واقعی بر دمای آب ورودی / خروجی، سطح مایعات مخزن و فواصل سوئیچ تنظیم می کند.تضمین می کند که تغییرات دمایی بین مخازن برای مصرف انرژی بسیار کم کمتر از 3 درجه سانتیگراد باقی بماند.
طراحی عملیات کم سر و صدا:مجهز به کنترل کننده ی منحصربفرد جریان آب است که به طور قابل توجهی باعث کاهش سر و صداهای عملیاتی ناشی از جریان آب با سرعت بالا می شود.
سیستم خنک کننده با کارایی بالا:از کولرهای صنعتی وارداتی با تکنولوژی خنک کننده آب به آب برای افزایش کارایی یخچال و افزایش عمر استفاده می کند.

استانداردهای انطباق

GB/T 18742.2-2017 سیستم های لوله کشی پلی پروپیلن برای تاسیسات آب گرم و سرد
GB/T 13663.2-2018 سیستم های لوله کشی پلی اتیلن (PE) برای تامین آب
GB/T 15560-1995 روش آزمایش مقاومت هائیدرولیک به فوران و مقاومت فشار
GB/T 6111-2018 لوله های ترموپلاستیک برای حمل مایعات
ISO 1167-1:2006 مقاومت لوله های ترموپلاستیک در برابر فشار داخلی
ISO 1167-2:2006 آماده سازی قطعات آزمایش لوله
ASTM D1598 زمان شکست لوله های پلاستیکی تحت فشار داخلی ثابت
ASTM D1599 مقاومت در برابر فشار هیدرولیکی کوتاه مدت

پارامترهای فنی

پارامتر	مشخصات
محدوده کنترل فشار	0.40 MPa ~ 1.20 MPa
دقت کنترل	مقدار تنظیم شده ±0.02 MPa
ایستگاه های آزمایش	1-6
حداکثر کل مساحت اندازه گیری شده قطعه متقابل	6200 mm2 (2 × φ63)؛ قابل تنظیم
زمان گردش (آب گرم/آب سرد)	دهه 600 تا 1800
زمان متناوب آب گرم و آب سرد	≤60s
تعداد چرخه ها	از 0 تا 100000
حداکثر طول بخش مستقیم لوله	۳۷۰۰ میلی متر

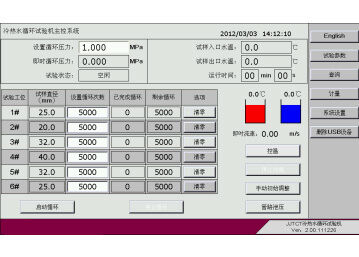

حالت نمایش	صفحه نمایش لمسی
روش کنترل	کنترل PLC
سرعت جریان	>0.9m/s
کیفیت آب	آب خالص، آب دیونیزه شده یا آب نرم شده
فشار آب خودکار	>0.05 MPa
خطای خواندن دمای نمایش	±0.2°C
تفاوت دما (دخول/خرید)	<2°C
محدوده دمای مخزن آب سرد	20°C تا دمای اتاق
محدوده دمای مخزن آب گرم	دمای اتاق تا 95 درجه سانتیگراد
منبع برق	380V AC، 50Hz، 25kW
ابعاد طرح	۵۲۰۰ میلی متر × ۳۲۰۰ میلی متر × ۲۱۰۰ میلی متر
ابعاد نصب	۶۰۰۰ میلی متر × ۴۰۰۰ میلی متر × ۳۰۰۰ میلی متر
وزن کل	3210 کیلوگرم

پیکربندی اجزای اصلی

اجزا	مقدار
کامپیوترهای صنعتی با صفحه لمسی	1 واحد
مخزن آب سرد	1 واحد
مخزن آب گرم	1 واحد
اتاق آزمایش	1 مجموعه
دستگاه پیش بارگیری	6 مجموعه
پمپ سانتریفیوژ چند مرحله ای	1 مجموعه
دریچه سولینوئید پنوماتیک	4
پمپ در خط	1 مجموعه
لوازم جانبی (سمت های مختلف)	مجموعه های چندگانه
