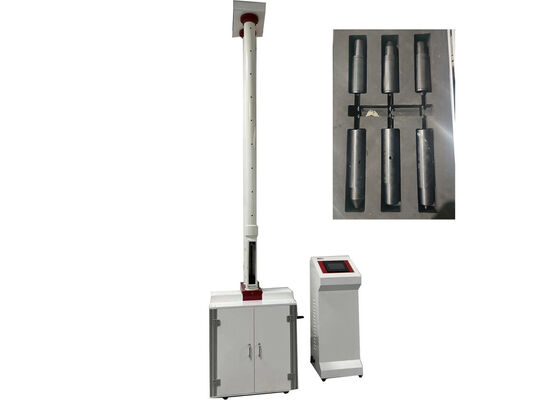

تجهیزات آزمایش چکش قطره ای که در آزمایش اندازه ها و اشکال نمونه های مختلف در شرایط کنترل شده انعطاف پذیر هستند
تست کننده ضربه چکش قطره / تست کننده اشک وزن قطره به طور خاص برای انجام آزمایشات ضربه بر روی لوله های پلاستیکی، ورق فلز و محصولات نهایی آنها طراحی شده است.هدف اصلی آن ارزیابی دقیق و تعیین خواص مقاومت در برابر ضربه این مواد است، ارائه پشتیبانی قابل اعتماد از داده ها برای کنترل کیفیت مواد و تأیید عملکرد محصول.

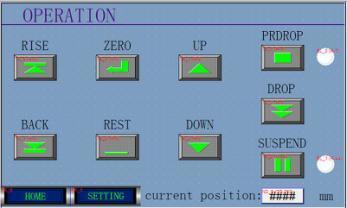

سیستم کنترل تست کننده از فناوری کنترل دیجیتال پیشرفته استفاده می کند که امکان تنظیم دقیق پارامترها، تنظیم صفر خودکار و بالا بردن و رها کردن چکش خودکار را فراهم می کند.مجهز به مکانیزم ضد ضربه ثانویه داخلی است.، که به طور موثر از ضربه های جانبی ناخواسته در طول فرآیند آزمایش جلوگیری می کند، دقت نتایج آزمایش را تضمین می کند و ایمنی عملیاتی را افزایش می دهد.
ساختار محصول و اصل کار
ترکیب اجزای اصلی
- میز کار
- مکانیسم پیشگیری از اثرات ثانویه
- لوله پشتیبان
- لوله راهنما
- بدن چکش
- مونتاژ بلوک V
- مکانیسم چکش قطره اتوماتیک
- کاهش دهنده
- جعبه کنترل الکتریکی
- براکت پشتیبان
اصول عملیاتی
یک حامل چکش در داخل لوله راهنما نصب شده است. توسط یک موتور و کاهش دهنده، نگهدارنده بدن چکش را به ارتفاع آزمون پیش تعیین شده بالا می برد.فعال کردن کلید پرتاب قطره بدن چکش را آزاد می کند تا آزادانه در لوله راهنما سقوط کند و نمونه آزمایش را ضربه بزند، در نتیجه اهداف آزمایش ضربه را برآورده می کند.
محاسبه انرژی تاثیر و پیشگیری از اثرات ثانویه
انرژی ضربه با دقت بر اساس وزن بدن چکش و ارتفاع قطره پیش تنظیم شده محاسبه می شود.دستگاه از پرتاب بدن چکش و ایجاد ضربه ثانویه جلوگیری می کند.مجهز به فن آوری کنترل سنجش فوتو الکتریکی، این سیستم بدن چکش را در زمان واقعی تشخیص می دهد و مکانیسم پیشگیری از ضربه ثانویه را به سرعت چکش را فشار می دهد..این طراحی به طور موثر خطر برخورد ثانویه را از بین می برد و دقت و قابلیت اطمینان نتایج آزمایش را تضمین می کند.
مکانیسم تنظیم مجمع V-block
مجموعه V-block زیر میز کار نصب شده است، با دو میله راهنما در هر دو طرف آن نصب شده است. چرخش چرخ دست حرکت ارتفاع عمودی مجموعه V-block را هدایت می کند،امکان قرار دادن دقیق نمونه های آزمایش با اندازه ها و اشکال مختلف.
پارامترهای فنی
| پارامتر |
مشخصات |
| مدل |
XJL-300D |
| دمای محیط |
10°C-35°C |
| کیفیت چکش |
0.5 تا 15 کیلوگرم |
| قطر چکش |
D25mm، D90mm |
| ارتفاع سقوط |
50mm-2000mm، خطا≤±2mm |
| قطر نمونه |
Φ10mm-Φ450mm |
| انحراف مرکز ضربه از مرکز قاب |
≤2mm |
| پشتیبانی از نوع V |
120 درجه |
| منبع برق |
220VAC ± 10% |
| ابعاد طرح |
730mm × 700mm × 3650mm |
| وزن خالص |
۳۰۰ کیلوگرم |
پشتیبانی و خدمات
ما پشتیبانی فنی از انتهای تا انتهای و خدمات حرفه ای پس از فروش را برای تجهیزات آزمایش چکش خود ارائه می دهیم.تیم ما از مهندسان و تکنسین های گواهی شده تخصص تخصصی را در زمینه نصب در محل ارائه می دهد، تعمیرات پیشگیرانه برنامه ریزی شده، رفع مشکلات سریع، کالیبراسیون دقیق و سایر خدمات با ارزش افزوده.ما همچنین راه حل های سفارشی را ارائه می دهیم که برای پاسخگویی به نیازهای آزمایش منحصر به فرد و سناریوهای کاربردی شما طراحی شده است..
ما متعهد به ارائه خدمات و پشتیبانی فنی پیشرو در صنعت هستیم. تیم پشتیبانی حرفه ای ما 24/7 در دسترس است تا به سرعت به سوالات شما پاسخ دهد، مشکلات فنی را حل کند،و اطمینان از کار بدون وقفه تجهیزات خود را.
برای اطلاعات بیشتر یا مشاوره شخصی، لطفا در اسرع وقت با ما تماس بگیرید.
بسته بندی و حمل
تجهیزات آزمایش چکش قطره ای در جعبه های چوبی صادراتی قوی بسته بندی می شوند تا حداکثر محافظت را در طول حمل و نقل تضمین کنند. هر جعبه طوری تنظیم شده است که شامل واحد اصلی باشد،دستورالعمل های عملیاتی و نگهداری دقیق، و همچنین تمام قطعات یدکی و لوازم جانبی مورد نیاز برای راه اندازی در محل و عملیات اولیه.
برچسب های واضح حمل و نقل به وضوح در خارج از هر جعبه قرار می گیرند، که نام تجهیزات، شماره مدل و شماره سریال منحصر به فرد را مشخص می کنند که شناسایی آسان را تسهیل می کند.مدیریت موجودی، و روش های گمرک رسانی.
مجموعه ای کامل از اسناد حمل و نقل برای همراهی با حمل و نقل، از جمله فاکتورهای تجاری، لیست های بسته بندی دقیق،و تمام مدارک اضافی برای حمل و نقل بین المللی (e(به عنوان مثال، فرم های اعلامیه گمرکی).
هزینه حمل و نقل بر اساس مقصد نهایی تحویل و روش حمل و نقل انتخاب شده (به عنوان مثال حمل و نقل دریایی، حمل و نقل هوایی) محاسبه می شود، با قیمت شفافی که قبل از تایید سفارش ارائه می شود.
پرسش های مکرر
سوال 1: تجهیزات آزمایش چکش قطره چیست؟
تجهیزات آزمایش چکش قطره یک ابزار آزمایش ضربه دقیق تولید شده توسط JHH است که پایگاه تولید آن در پکن چین واقع شده است.این به طور خاص برای تعیین مقاومت ضربه مواد و محصولات نهایی طراحی شده است.
سوال2: هدف از تجهیزات آزمایش چکش قطره چیست؟
هدف اصلی این تجهیزات آزمایش چکش قطره، ارزیابی دقیق مقاومت ضربه مواد و محصولات هدف است.این فرآیند آزمایش حیاتی، انطباق با استانداردهای کیفیت صنعت را تأیید می کند.، اطمینان از یکپارچگی ساختاری و قابلیت اطمینان عملیاتی اقلام مورد آزمایش در سناریوهای خدمات دنیای واقعی.
س3: تجهیزات آزمایش چکش قطره ای می توانند برای چه محصولاتی استفاده شوند؟
این تجهیزات عمدتا برای آزمایش مقاومت به ضربه طیف گسترده ای از محصولات لوله، از جمله لوله های آب رسانی PVC-U، لوله های فاضلاب، لوله های آب رسانی با فشار پایین،لوله های انتقال با فشار پایینهمچنین برای ارزیابی عملکرد ورق های پلاستیکی سخت مناسب است.
Q4: دقت تجهیزات آزمایش چکش قطره چیست؟
تجهیزات آزمایش چکش قطره ای دارای دقت اندازه گیری بالا تا 0.5٪ است که داده های آزمایش دقیق و قابل تکرار را برای کنترل کیفیت و برنامه های تحقیق و توسعه تضمین می کند.
Q5: حداکثر نیروی آزمایش تجهیزات آزمایش چکش قطره چیست؟
تجهیزات آزمایش چکش قطره دار دارای حداکثر انرژی آزمایش 300 ژول (300J) است.
