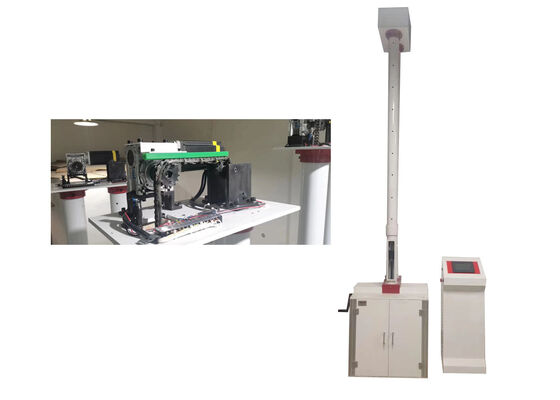

تجهیزات آزمایش چکش برای اندازه گیری دقیق قدرت ضربه
این دستگاه آزمایش به طور گسترده ای برای آزمایش مقاومت ضربه بار خارجی لوله های پلاستیکی، ورق های پلاستیکی و مواد غیر فلزی استفاده می شود.نمونه های آزمایشی با یک چکش قطره ای که دارای جرم و شکل مشخصی است و از ارتفاعی از پیش تعیین شده به موقعیت های مشخصی در امتداد دایره نمونه ها رها می شوند.این فرآیند امکان برآورد دقیق نرخ تاثیر واقعی (TIR) برای مجموعه محصول یا تولید اکسترودر را فراهم می کند.
حداکثر مجاز TIR:10٪ (با استانداردهای کنترل کیفیت صنعت مطابقت دارد)
به عنوان یک ابزار بازرسی کیفیت حرفه ای، به طور گسترده ای در صنعت ساخت و ساز، شرکت های تولیدی، بخش شیمیایی، دانشگاه ها،و سایر موسسات تحقیق و توسعه یا کنترل کیفیت.
استانداردهای انطباق
GB/T14152، GB/T100021، GB/T58361، GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 و BSEN744.
مشخصات تجهیزات
سیستم حفاظت سه طبقه ای
- سطح ۱: محافظ ایمنی درب اتاق نمونه
- سطح ۲: حفاظت از پنجره های مشاهده (به طور موقت نصب نشده)
- سطح ۳: مکانیسم ایمنی محدودیت سفر بالا و پایین
این حفاظت چند لایه ای ایمنی اپراتور و نمونه را در طول کل چرخه آزمایش تضمین می کند.
قابلیت بلند کردن با سرعت بالا
مجهز به یک موتور گام به گام با تورک بالا، دستگاه به سرعت بلند کردن حداکثر 250 میلی متر در ثانیه می رسد. می تواند چکش را از زمین صفر به 2 متر در تنها 8 ثانیه افزایش دهد،به شدت کاهش زمان چرخه آزمایش و افزایش بهره وری کلی.
سیستم حرکت دقیق
با استفاده از یک برنامه تنظیم سرعت چند مرحله ای، ماشین اطمینان از موقعیت درست و دقیق چکش با تغییر صفر را تضمین می کند.ارائه نتایج قابل اعتماد و قابل تکرار داده ها.
لوله چکش قطره ای پیشرفته با ساختار خروجی
لوله چکش قطره ای از طریق مدل سازی سه بعدی طراحی شده است و با سوراخ های تهویه مطبوع ادغام شده است تا مقاومت باد را در طول نزول چکش به حداقل برساند.همچنین شامل یک مکانیسم تقویت شده کلیمپ برای جلوگیری از تغییر شکل لوله یا خرابی عملکردی، اطمینان از پایداری عملیاتی طولانی مدت.
مکانیزم قفل و آزاد کردن چکش پنوماتیک
جایگزین کردن تنظیمات معمول چکش الکترومغناطیسی، این سیستم یک پیکربندی پنوماتیک با فشار بالا را اتخاذ می کند که با یک سیلندر دوقلو 300N مجهز است.صورت چکش با یک پد تاندون لاستیکی مجهز است، تضمین نیروی ضربه ثابت و جلوگیری از آسیب نمونه. هر دو تابع کلیمپ و آزاد کردن از تکنولوژی پنوماتیک استفاده می کنند، اساسا مشکلات مانند سایش کابل، شکستن سیم،و نشت برق. دستگاه قفل خودکار پنوماتیک ساخته شده در تضمین عملیات امن و قابل اعتماد.
معماری ماژولار یکپارچه
- اجسام مکانیکی:از ساخت پروفایل آلیاژ آلومینیوم استاندارد استفاده می کند که باعث می شود فرآیندهای استاندارد، نصب ماژولار، طراحی سبک وزن و سفتی ساختاری بالا انجام شود.
- واحد کنترل الکتریکی:با یک صفحه لمسی 7 اینچی و Delta PLC تنظیم شده است که عملکرد کاربر پسند، عملکرد کنترل پایدار و نگهداری ساده را تسهیل می کند.
انتخاب اجزای با کیفیت بالا
تمام اجزای اصلی برای قابلیت اطمینان و عملکرد برتر در سطح جهانی خریداری می شوند:
- سیلندر: برند Adker
- صفحه لمسی: برند دلتا
- PLC: برند دلتا
- منبع برق: برند Mean Well (تایوان، چین)
دستگاه مجهز به حفاظتي جامع از جمله حفاظت از نشت الکتريکي، پيشگيري از مدار کوتاه، اقدامات ضد ايستاتيک،حفاظت از قطع برق، و پیشگیری از خرابی های عملیاتی که جنبه های الکتریکی، مکانیکی و نرم افزاری را پوشش می دهد.
قابلیت اتوماسیون پیشرفته
این ابزار دارای اتوماسیون از انتهای تا انتهای است که شامل کالیبراسیون اتوماتیک نقطه صفر، ارتفاع خودکار چکش، آزاد کردن خودکار چکش و اجرای خودکار آزمایش است.اين کار دستي رو کاهش ميده، کارایی آزمایش را افزایش می دهد و خطای انسانی را کاهش می دهد.
پارامترهای فنی
| پارامتر |
مشخصات |
| مدل |
XJL-450M |
| دمای محیط |
10°C-35°C |
| کیفیت چکش |
0.5kg-5kg |
| قطر چکش |
D25mm، D90mm (تخصیص پذیر) |
| ارتفاع سقوط |
50mm-2000mm، خطا≤±2mm |
| قطر نمونه |
Φ10mm-Φ450mm (قابل سفارشی سازی) |
| انحراف مرکز ضربه از مرکز قاب |
≤2mm |
| پشتیبانی از نوع V |
120 درجه |
| منبع برق |
220VAC ± 10% |
| ابعاد طرح |
730mm × 700mm × 3650mm |
| وزن خالص |
۳۰۰ کیلوگرم |
پیکربندی استاندارد
| اجزا |
مقدار |
| میزبان |
يک مجموعه |
| کابینت برق |
يک مجموعه |
| بدن چکش |
يک مجموعه |
| خط برق |
يه قطعه |

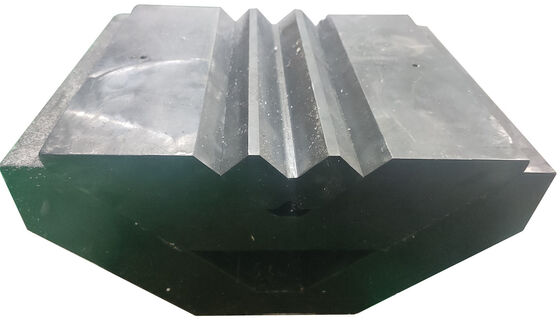

| پشتیبانی از نوع V |
دو تا |
| ابزار کار (کلید) |
يک مجموعه |
پرسش های مکرر
Q1: حداکثر محدوده انرژی ضربه دستگاه آزمایش ضربه چکش قطره چیست؟
A1: مدل استاندارد طیف انرژی ضربه 0.5 تا 50 J را ارائه می دهد، با تمدیدات اختیاری تا 100 J برای آزمایش مواد با قدرت بالا.آن را از سطوح انرژی تنظیم پذیر برای پاسخگویی به نیازهای مختلف آزمایش برای لوله های پلاستیکی پشتیبانی می کند، ورق و مواد غیر فلزی.
Q2: مشخصات ارتفاعات سقوط و جرم چکش موجود چیست؟
A2: ارتفاع قطره تنظیم شده بین 50 تا 2000 میلی متر (دقیق تا ± 1 میلی متر) است. توده های چکش در افزونه های 0.1 کیلوگرم قابل تنظیم هستند، با گزینه های استاندارد از 0.2 تا 10 کیلوگرم که شامل استانداردهای آزمون مشترک مانند ISO 3127 و ASTM D 2444 است.
س3: کنترل ارتفاع سقوط و نیروی ضربه ماشین چقدر دقیق است؟
A3: دقت ارتفاع سقوط ± 0.1٪ از مقدار تنظیم شده است (یا ± 1 میلی متر، هر کدام از آنها کوچکتر است). مکانیسم انتشار پنوماتیک تضمین صفر انحراف سرعت اولیه را فراهم می کند.در حالی که سیستم سنجش نیروی (اختیاری) دقت نیروی ضربه ± 1٪ FS ٪ را تضمین می کند که قابلیت اطمینان داده های آزمایش را تضمین می کند..
س4: ماشین چه مکانیزم های حفاظت از ایمنی برای جلوگیری از خطرات عملیاتی دارد؟
A4: این دستگاه دارای یک سیستم ایمنی سه طبقه است: 1 قفل اتاق نمونه (اگر درب باز باشد ماشین متوقف می شود) ؛ 2 سوئیچ محدودیت حرکت بالا / پایین؛ 3 دکمه توقف اضطراری.لوله چکش سقوط نیز تقویت شده است برای جلوگیری از آسیب های ساختاری در طول ضربه های با انرژی بالا.
Q5: آیا دستگاه با استانداردهای بین المللی آزمایش سازگار است و چه مواد را می تواند آزمایش کند؟
A5: کاملا با استانداردهای ISO 3127 ، ASTM D 2444 ، GB / T 14152 و BS EN 14411 مطابقت دارد. مواد قابل استفاده شامل لوله های پلاستیکی (PVC ، PE ، PP) ، ورق های پلاستیکی ، کامپوزیت های غیر فلزی جامد ،و مواد دیگر که نیاز به ارزیابی قدرت ضربه خارجی دارند.
س6: سطح اتوماسیون ماشین چیست و آیا می تواند داده های آزمایش را به طور خودکار ثبت کند؟
A6: از اتوماسیون کامل فرآیند پشتیبانی می کند: کالیبراسیون خودکار نقطه صفر، بلند کردن چکش، موقعیت، آزاد کردن و محاسبه نتایج آزمایش. مجهز به یک صفحه لمسی 7 اینچی و PLC،مي تونه تا 10 تا نگه داره،000 ثبت آزمایش (از جمله انرژی ضربه، ارتفاع سقوط، ارزش TIR) و داده های صادراتی در فرمت اکسل / CSV.
سوال 7: عمر اجزای کلیدی چقدر است و چه نوع نگهداری لازم است؟
A7: اجزای اصلی (سیلندری پنوماتیک، موتور مرحله ای، PLC) دارای عمر ≥50،000 چرخه آزمایش هستند. نگهداری معمول شامل روانکاری ماهانه ریل راهنما است.بررسی سه ماهه حلقه مهر و موم، و کالیبراسیون سالانه ارتفاع سقوط و جرم چکش.
س8: برای کار عادی ماشین چه شرایط محیطی لازم است؟
A8: دمای کار: 10-35 °C؛ رطوبت نسبی: ≤85٪ (غیر فشرده سازی) ؛ منبع برق: AC 220V ± 10٪ 50Hz (یا 110V ± 10٪ 60Hz، قابل تنظیم) ؛هیچ تداخل الکترومغناطیسی قوی یا ارتعاش در منطقه کار.
