تجهیزات تست چکش سقوطی با ساختار بادوام و عملکردی برای آزمایش مداوم در آزمایشگاههای تست مواد
توضیحات محصول

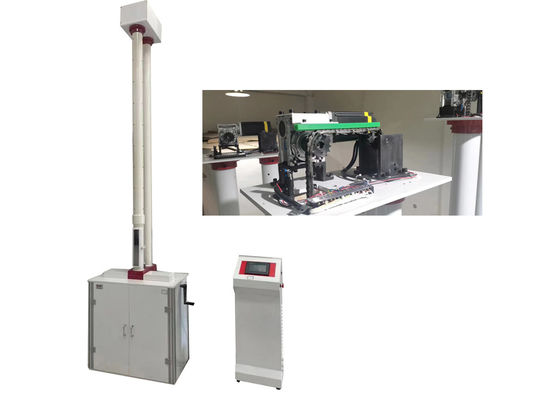

تستر ضربه وزن سقوطی به طور خاص برای آزمایش عملکرد ضربه لولههای پلاستیکی، ورقهای فلزی و محصولات مرتبط مهندسی شده است. هدف اصلی آن ارزیابی دقیق خواص مقاومت ضربه این مواد است و دادههای حیاتی را برای کنترل کیفیت و صلاحیت مواد فراهم میکند.
سیستم کنترل شامل فناوری کنترل دیجیتال پیشرفته است که امکان تنظیم دقیق پارامترها، کالیبراسیون خودکار صفر و بلند کردن و رها کردن خودکار چکش را فراهم میکند. این طراحی هوشمند نه تنها گردش کار عملیاتی را ساده میکند، بلکه به طور موثر ضربههای ثانویه را حذف میکند - اطمینان از شرایط تست ثابت و نتایج قابل اعتماد و تکرارپذیر.
ویژگیهای دستگاه
سیستم حفاظت ایمنی سه سطحی
تستر مجهز به مکانیزم حفاظت از قفل متقابل چند لایه برای اطمینان از ایمنی عملیاتی است:
- سطح اول: حفاظت از قفل متقابل درب نمونه
- سطح دوم: حفاظت از قفل متقابل پنجره مشاهده
- سطح سوم: حفاظت از موقعیت حد بالا و پایین
عملکرد بلند کردن با سرعت بالا
تستر با موتور پلهای با گشتاور بالا، سرعت بلند کردن تا 250 میلیمتر بر ثانیه را به دست میآورد - که امکان رسیدن چکش به ارتفاع 2 متر از صفر را در 8 ثانیه فراهم میکند. این امر چرخههای تست را به طور قابل توجهی کوتاه کرده و کارایی را برای سناریوهای تست با توان عملیاتی بالا بهبود میبخشد.
عملکرد شناور هوشمند
شامل الگوریتم کنترل سرعت چند مرحلهای برای اطمینان از کاهش سرعت صاف چکش و موقعیتیابی دقیق با انحراف صفر است. منطق کنترل پیشرفته جابجایی اینرسی را حذف کرده و شرایط تست ثابت و تکرارپذیری دادههای قابل اعتماد را تضمین میکند.

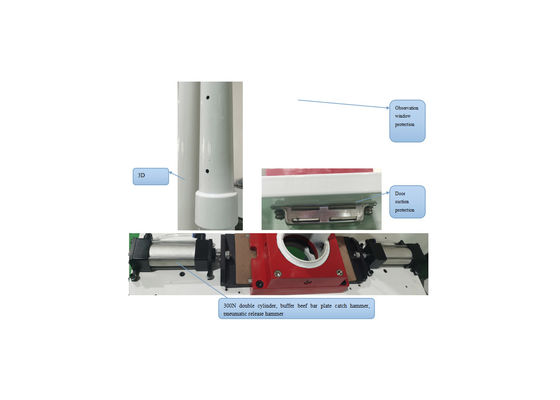

لوله راهنمای چکش سقوطی مدلسازی شده با سه بعدی
لوله راهنمای چکش سقوطی از طریق مدلسازی سه بعدی بهینه شده است و سوراخهای اگزوز را برای به حداقل رساندن مقاومت باد در حین نزول چکش ادغام میکند - اطمینان از انتقال نیروی ضربه پایدار. علاوه بر این، یک ساختار تقویت کننده حلقه برای جلوگیری از خرابی ساختاری و تغییر شکل اضافه شده است، که قابلیت اطمینان عملیاتی طولانی مدت را در محیطهای تست سختگیرانه افزایش میدهد.
مکانیزم بلند کردن و رها کردن چکش پنوماتیک
با کنار گذاشتن مکانیزمهای سنتی چکش الکترومغناطیسی، تستر از پیکربندی پنوماتیک با نیروی بالا برای عملکرد برتر استفاده میکند:
- مجهز به سیلندر هوای دوگانه با کور بلند 300 نیوتن برای عملکرد قدرتمند و ثابت
- دارای سطح چکش صفحه تاندون لاستیکی برای اطمینان از ضربه پایدار و بدون آسیب به نمونهها
- طراحی بلند کردن/رها کردن پنوماتیک اساساً مشکلات رایج در سیستمهای الکترومغناطیسی مانند خم شدن کابل، شکستن سیم و نشت الکتریکی را حذف میکند
- ادغام یک سیستم قفل خودکار پنوماتیک، ایمنی و قابلیت اطمینان عملیاتی را افزایش میدهد
طراحی مونتاژ یکپارچه و ماژولار
- ساختار مکانیکی: از مونتاژ پروفیل آلیاژ آلومینیوم استاندارد شده استفاده میکند و به استانداردسازی فرآیند، نصب ماژولار و طراحی سبک اما با استحکام بالا دست مییابد.
- سیستم الکتریکی: با صفحه لمسی 7 اینچی و PLC دلتا پیکربندی شده است که عملکرد بصری، عملکرد پایدار و نگهداری راحت را تضمین میکند.
پارامترهای فنی
| مدل |
XJL-300D |
| دمای محیط |
10-35 درجه سانتیگراد |
| کیفیت چکش سقوطی |
0.25 کیلوگرم تا 10 کیلوگرم، افزایش 0.125 کیلوگرمی |
| قطر چکش |
D25mm, D90mm |
| ارتفاع سقوط |
40 میلیمتر تا 2000 میلیمتر، خطا کمتر یا مساوی ±2 میلیمتر |
| قطر نمونه |
φ10mm-φ450mm |
| انحراف مرکز ضربه از مرکز فیکسچر |
کمتر یا مساوی 2 میلیمتر |
| پشتیبانی V شکل |
120 درجه |
| منبع تغذیه |
220VAC±10% |
| ابعاد کلی |
730mm*700mm*3650mm |
| وزن خالص |
300 کیلوگرم |
عملکردهای اصلی
تستر ضربه چکش سقوطی به عنوان یک ابزار تست دقیق شناخته شده است که به طور خاص برای ارزیابی استحکام ضربه خارجی لولههای پلاستیکی، ورقهای پلاستیکی و مواد غیر فلزی مهندسی شده است. این یک ابزار حیاتی برای ارزیابی عملکرد، کنترل کیفیت و صلاحیت مواد در صنایع پلاستیک، ساخت و ساز و تولید است.
برای لولههای پلاستیکی، تستر پوشش تست ضربه جامع را برای طیف متنوعی از محصولات، از جمله اما نه محدود به: لولههای تأمین آب PVC-U، لولههای تأمین آب کم فشار، لولههای فوم لایه مرکزی، لولههای موجدار دو جداره، لولههای کارات، لولههای تقویت شده با تسمه فولادی، لولههای تأمین آب PE، لولههای برق MPP، لولههای سیمپیچ دیواره توخالی و لولههای برق CPVC ارائه میدهد.
اصل
برای فرآیندهای تولید اکستروژن دستهای یا پیوسته، تستر امکان تعیین نرخ ضربه واقعی (TIR) محصول را با ضربه زدن به ناحیه مشخص شده نمونههای تست با چکش سقوطی با جرم و ابعاد از پیش تعیین شده از ارتفاع مشخص فراهم میکند.
این روش تست انعطافپذیری فوقالعادهای را برای برآورده کردن الزامات فنی محصولات متنوع ارائه میدهد - که با تنظیم جرم چکش سقوطی، ارتفاع ضربه یا هر دو پارامتر به دست میآید.
طبق پروتکلهای تست استاندارد، حداکثر مقدار مجاز TIR برابر با 10% مشخص شده است.
پشتیبانی و خدمات
برای رسیدگی به الزامات کاربردی منحصر به فرد شما، ما همچنین راهحلهای فنی سفارشی را مطابق با سناریوهای تست خاص، انواع مواد و اهداف عملیاتی شما ارائه میدهیم. چه به بهینهسازی پارامتر، ارتقاء لوازم جانبی یا انطباق فرآیند نیاز داشته باشید، تیم ما از تخصص صنعت برای ارائه پشتیبانی هدفمند استفاده میکند.
ما متعهد به ارائه خدمات مشتری و پشتیبانی فنی پیشرو در صنعت هستیم. تیم پشتیبانی پاسخگوی ما به صورت 24 ساعته در دسترس است تا به سرعت به هرگونه سوال فنی، نگرانی عملیاتی یا نیازهای خدمات اضطراری رسیدگی کند - زمان خرابی را به حداقل رسانده و بهرهوری تجهیزات شما را به حداکثر میرساند.
از شما دعوت میکنیم در اسرع وقت با تیم ما تماس بگیرید تا جزئیات بیشتر، مشاوره شخصی یا بحث در مورد نیازهای پشتیبانی خاص خود را دریافت کنید.
سوالات متداول
س1: تجهیزات تست چکش سقوطی چیست؟
پ1: تجهیزات تست چکش سقوطی یک ابزار تست ضربه دقیق است که توسط JHH با پایگاه تولیدی در پکن، چین ساخته شده است. این دستگاه به طور خاص برای ارزیابی مقاومت ضربه مواد و محصولات مهندسی شده است - یک شاخص عملکرد ضروری برای ارزیابی یکپارچگی ساختاری.
س2: هدف اصلی تجهیزات تست چکش سقوطی چیست؟
پ2: هدف اصلی تجهیزات تست چکش سقوطی اندازهگیری دقیق مقاومت ضربه اشیاء هدف است و دادههای حیاتی را برای پشتیبانی از تأیید صلاحیت محصول، کنترل کیفیت و تضمین قابلیت اطمینان در کاربردهای تولیدی و صنعتی فراهم میکند.
س3: کدام محصولات/مواد با تجهیزات تست چکش سقوطی سازگار هستند؟
پ3: این تجهیزات برای طیف گستردهای از لولهها (از جمله اما نه محدود به لولههای تأمین آب PVC-U، لولههای فاضلاب، لولههای تأمین آب کم فشار، لولههای انتقال کم فشار، لولههای فوم لایه مرکزی، لولههای موجدار دو جداره و لولههای تأمین آب PE) کاربرد دارد و همچنین کاملاً با ورقهای پلاستیکی سخت سازگار است.
س4: دقت اندازهگیری تجهیزات تست چکش سقوطی چقدر است؟
پ4: تجهیزات تست چکش سقوطی دارای دقت اندازهگیری بالایی برابر با ±0.5% است که نتایج تست قابل اعتماد و تکرارپذیر را تضمین میکند و الزامات استاندارد تست بینالمللی را برآورده میکند.
س5: حداکثر انرژی تست تجهیزات تست چکش سقوطی چقدر است؟
پ5: این تجهیزات حداکثر انرژی تست 300 ژول را ارائه میدهد که الزامات تست ضربه اکثر لولههای صنعتی و محصولات پلاستیکی سخت را پوشش میدهد.
