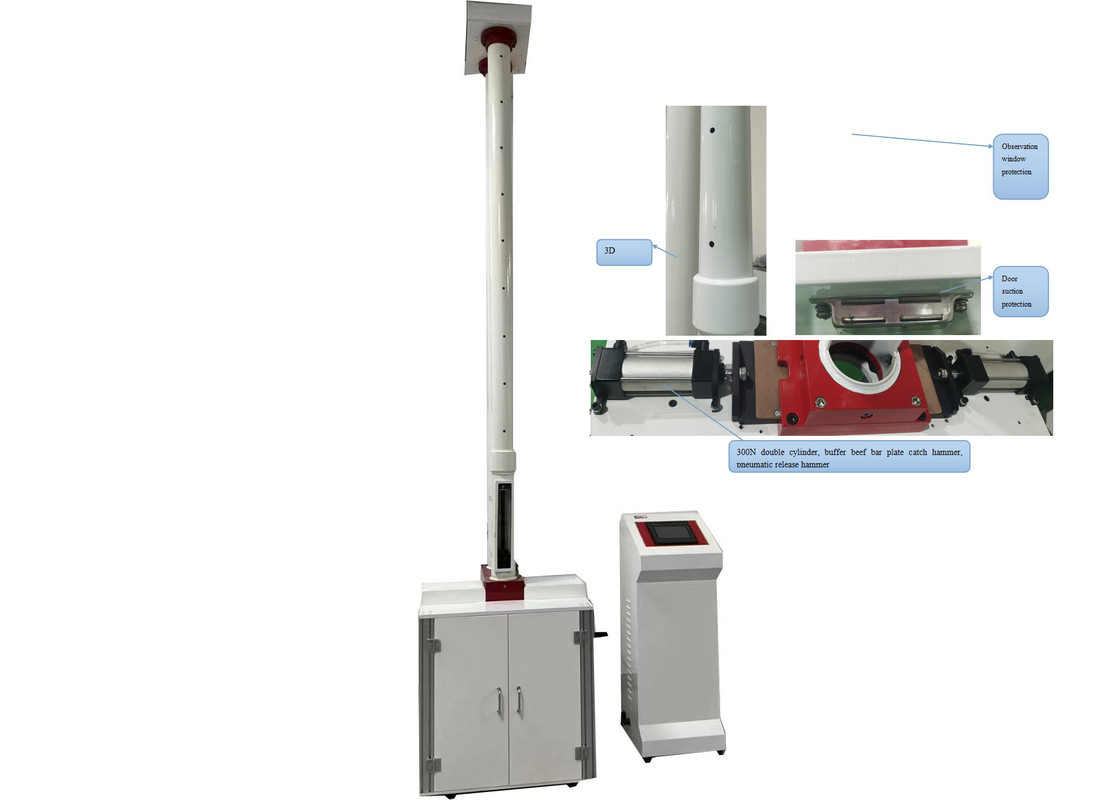

تجهیزات تست چکش افتادن همهکاره برای کاربردهای صنعتی مختلف
توضیحات محصول:
روش/تستر Round-Robin برای تعیین مقاومت ضربه خارجی لولههای ترموپلاستیک یک راهحل تست دقیق است که بهطور ویژه برای ارزیابی مقاومت ضربه خارجی لولههای ترموپلاستیک، ورقهای پلاستیکی و مواد غیرفلزی طراحی شده است. این دستگاه به عنوان یک ابزار اصلی برای ارزیابی عملکرد مواد و تأیید کیفیت محصول در صنایع مرتبط عمل میکند.
برای لولههای پلاستیکی، این روش/تستر شامل آزمایش طیف گستردهای از محصولات، از جمله موارد زیر است، اما محدود به آنها نمیشود: لولههای آبرسانی PVC-U، لولههای آبرسانی کمفشار، لولههای فوم لایهای، لولههای موجدار دو جداره، لولههای 克拉管 (لولههای Carat)، لولههای تقویتشده با نوار فولادی، لولههای آبرسانی PE، لولههای برق MPP، لولههای سیمپیچ دیواره توخالی و لولههای برق CPVC.
ویژگیهای دستگاه:

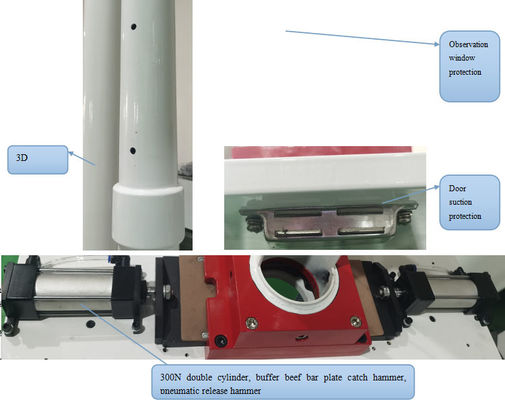

1. سیستم حفاظت ایمنی سه سطحی
این تستر مجهز به یک مکانیسم حفاظت اینترلاک چند لایه برای اطمینان از ایمنی عملیاتی است:
- سطح اول: حفاظت اینترلاک درب نمونه;
- سطح دوم: حفاظت اینترلاک پنجره مشاهده;
- سطح سوم: حفاظت موقعیت حد بالا و پایین.
2. عملکرد بالابری با سرعت بالا
این تستر که توسط یک موتور پلهای با گشتاور بالا تغذیه میشود، به سرعت بالابری تا 250 میلیمتر بر ثانیه میرسد - که به چکش اجازه میدهد در عرض 8 ثانیه از 0 به 2 متر برسد. این امر چرخههای آزمایش را به طور قابل توجهی کوتاه میکند و راندمان عملیاتی را برای سناریوهای آزمایش با توان عملیاتی بالا بهبود میبخشد.
3. عملکرد شناور هوشمند
یک الگوریتم کنترل سرعت چند مرحلهای را برای اطمینان از کاهش سرعت چکش و موقعیتیابی دقیق با انحراف صفر در خود جای داده است. منطق کنترل پیشرفته، جابجایی اینرسی را از بین میبرد و شرایط آزمایش ثابت و تکرارپذیری دادههای قابل اعتماد را تضمین میکند.
4. لوله راهنمای چکش افتادن مدلسازی شده سهبعدی
لوله راهنمای چکش افتادن از طریق مدلسازی سهبعدی بهینه شده است و سوراخهای اگزوز را برای به حداقل رساندن مقاومت هوا در هنگام فرود چکش ادغام میکند - و انتقال نیروی ضربه پایدار را تضمین میکند. علاوه بر این، یک ساختار تقویتکننده حلقه برای جلوگیری از خرابی و تغییر شکل ساختاری اضافه شده است که قابلیت اطمینان عملیاتی طولانیمدت را در محیطهای آزمایش سخت افزایش میدهد.
5. مکانیسم بالابری و رهاسازی چکش پنوماتیکی
این تستر با کنار گذاشتن مکانیسمهای چکش الکترومغناطیسی سنتی، یک پیکربندی پنوماتیکی با نیروی بالا را برای عملکرد برتر اتخاذ میکند:
- مجهز به یک سیلندر هوای دوگانه با کورس بلند 300N برای عملکرد قدرتمند و ثابت;
- دارای یک سطح چکش صفحه تاندون لاستیکی برای اطمینان از ضربه پایدار و غیر مخرب بر روی نمونهها;
- طراحی بالابری/رهاسازی پنوماتیکی اساساً مشکلاتی مانند خم شدن کابل، شکستگی سیم و نشت الکتریکی را که در سیستمهای الکترومغناطیسی رایج است، از بین میبرد;
- یک سیستم قفل خودکار پنوماتیکی را ادغام میکند که ایمنی و قابلیت اطمینان عملیاتی را افزایش میدهد.
6. طراحی مونتاژ یکپارچه و مدولار
-
- ساختار مکانیکی: از مونتاژ پروفیل آلیاژ آلومینیوم استاندارد شده استفاده میکند و به استانداردسازی فرآیند، نصب مدولار و طراحی سبک وزن اما با استحکام بالا دست مییابد;
- سیستم الکتریکی: با یک صفحه نمایش لمسی 7 اینچی و PLC دلتا پیکربندی شده است که عملکرد بصری، عملکرد پایدار و نگهداری راحت را تضمین میکند.
پارامترهای فنی:
| مدل |
XJL-300D |
| دمای محیط |
10℃-35℃ |
| کیفیت چکش افتادن |
0.5 کیلوگرم-5 کیلوگرم،0.125 کیلوگرم در هر افزایش |
| قطر چکش |
D25mm, D50, D90mm |
| ارتفاع سقوط |
30mm-2000mm,error≤±2mm |
| قطر نمونه |
Φ10mm-Φ450mm |
| انحراف مرکز ضربه از مرکز فیکسچر |
≤2mm |
| پشتیبانی V-type |
120° |
| منبع |
220-230VAC |
| ابعاد کلی |
720mm×690mm×3650mm |
| وزن خالص |
300 کیلوگرم |
عملکردهای اصلی:
تستر ضربه چکش افتادن یک ابزار تست دقیق است که بهطور ویژه برای ارزیابی مقاومت ضربه خارجی لولههای پلاستیکی، ورقهای پلاستیکی و مواد غیرفلزی طراحی شده است. این دستگاه به عنوان یک ابزار حیاتی برای ارزیابی عملکرد مواد و انطباق کیفیت محصول در صنایع پلاستیک، ساخت و ساز و تولید عمل میکند.
برای لولههای پلاستیکی، این تستر شامل آزمایش عملکرد جامع برای طیف متنوعی از محصولات، از جمله موارد زیر است، اما محدود به آنها نمیشود: لولههای آبرسانی PVC-U، لولههای آبرسانی کمفشار، لولههای فوم لایهای، لولههای موجدار دو جداره، لولههای Carat، لولههای تقویتشده با تسمه فولادی، لولههای آبرسانی PE، لولههای برق MPP، لولههای سیمپیچ دیواره توخالی و لولههای برق CPVC.
تعریف:
1. نرخ ضربه واقعی (TIR)
نرخ ضربه واقعی (TIR) به عنوان درصد نمونههای آسیبدیده در اثر ضربه نسبت به کل تعداد نمونههای آزمایششده تعریف میشود، زمانی که کل دسته محصولات تحت آزمایش ضربه قرار میگیرد. فرمول محاسبه آن به شرح زیر است:
TIR = (تعداد کل نمونههای آسیبدیده در اثر ضربه / تعداد کل نمونههای آزمایششده) × 100%
2. آسیب (تعریف)
برای اهداف این آزمایش، آسیب به عنوان وجود ترک، شکاف یا شکستگی کامل نمونه که از طریق بازرسی بصری پس از ضربه مشاهده میشود، تعریف میشود. فرورفتگیها یا تغییر رنگهای صرفاً روی سطح نمونه که در اثر ضربه چکش افتادن ایجاد شدهاند، آسیب تلقی نمیشوند.
پشتیبانی و خدمات:
ما پشتیبانی فنی و خدمات حرفهای چرخه عمر را ارائه میدهیم که متناسب با تجهیزات تست چکش افتادن ما است. تیم ما از متخصصان مهندسی و فنی دارای گواهی، راهنماییهای تخصصی در مورد نصب در محل، نگهداری معمول، عیبیابی فنی، کالیبراسیون دقیق و سایر خدمات با ارزش افزوده ارائه میدهد - و اطمینان حاصل میکند که تجهیزات شما عملکرد ثابتی را حفظ میکنند و با استانداردهای تست بینالمللی مطابقت دارند.
برای رسیدگی به الزامات کاربردی منحصربهفرد شما، ما همچنین راهحلهای فنی سفارشی را ارائه میدهیم و تجهیزات یا دامنه خدمات را برای همترازی با سناریوهای آزمایش خاص و اهداف عملیاتی شما تطبیق میدهیم.
سؤالات متداول:
-
سؤال 1: تجهیزات تست چکش افتادن چیست؟
پاسخ 1: تجهیزات تست چکش افتادن یک ابزار تست ضربه دقیق است که توسط JHH با پایگاه تولید آن در پکن، چین تولید میشود. این دستگاه بهطور ویژه برای ارزیابی مقاومت ضربه مواد و محصولات طراحی شده است - یک شاخص عملکرد ضروری برای ارزیابی یکپارچگی ساختاری.
سؤال 2: هدف اصلی تجهیزات تست چکش افتادن چیست؟
پاسخ 2: هدف اصلی تجهیزات تست چکش افتادن اندازهگیری دقیق مقاومت ضربه اشیاء هدف است که دادههای حیاتی را برای پشتیبانی از تأیید صلاحیت محصول، کنترل کیفیت و اطمینان از قابلیت اطمینان در کاربردهای تولیدی و صنعتی ارائه میدهد.
سؤال 3: کدام محصولات/مواد با تجهیزات تست چکش افتادن سازگار هستند؟
پاسخ 3: این تجهیزات برای طیف گستردهای از لولهها (از جمله، اما نه محدود به لولههای آبرسانی PVC-U، لولههای فاضلاب، لولههای آبرسانی کمفشار، لولههای انتقال کمفشار، لولههای فوم لایهای، لولههای موجدار دو جداره و لولههای آبرسانی PE) قابل استفاده است و همچنین کاملاً با ورقهای پلاستیکی سفت و سخت سازگار است.
سؤال 4: دقت اندازهگیری تجهیزات تست چکش افتادن چقدر است؟
پاسخ 4: تجهیزات تست چکش افتادن دارای دقت اندازهگیری بالایی از ±0.5٪ است که نتایج آزمایش قابل اعتماد و تکرارپذیر را تضمین میکند که الزامات استاندارد تست بینالمللی را برآورده میکند.
سؤال 5: حداکثر انرژی آزمایش تجهیزات تست چکش افتادن چقدر است؟
پاسخ 5: این تجهیزات حداکثر انرژی آزمایش 300 ژول را ارائه میدهند که نیازهای آزمایش ضربه اکثر لولههای صنعتی و محصولات پلاستیکی سفت و سخت را پوشش میدهد.
