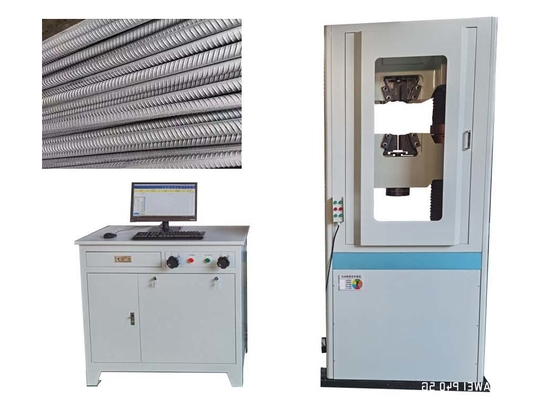

دستگاه تست هیدرولیک جهانی برای تست خم کششی استیل تقویت کننده قابل جوش
اصل کار:
دستگاه اصلی از یک ساختار شش ستون فریم با چهار ستون و دو پیچ سرب استفاده می کند.در حالی که راست پایین و میز کار فضای فشرده سازی را تشکیل می دهنداز یک کنترل کننده الکتریکی، شیر سرو، سنسور بار، سنسور جابجایی، استنزومتر و کامپیوتر تشکیل شده است، یک سیستم کنترل سرو با حلقه بسته را تشکیل می دهد.این سیستم می تواند به طور خودکار و دقیق کنترل روند آزمایش و به طور خودکار اندازه گیری پارامترهای آزمایش مانند نیروی آزمایش، جابجایی و تغییر شکل.
کاربرد:
(1) استفاده در آزمایشات کشش
پیکربندی دستگاه آزمایش و تکیه
برای ثابت کردن هر دو سر نمونه ی میله ی فولادی، از چسب های مخصوصی استفاده می شود.اطمینان از عمودی سطح قفل بر محور نمونه برای جلوگیری از بارگذاری عجیب و غریب که ممکن است بر دقت آزمایش تأثیر بگذارددر حال حاضر، در حال حاضر، در حال ساخت یک سیستم هیدرولیکی است که در آن یک سیستم هیدرولیکی است.
حالت کنترل و تنظیم پارامتر
یک حالت کنترل ترکیبی از کنترل نیروی - کنترل جابجایی به طور معمول پذیرفته می شود: در مرحله اولیه، نیرویی با سرعت ثابت (به عنوان مثال 10 kN/min) اعمال می شود.و وقتی که به نقطه بازده نزدیک می شوید، آن را به کنترل جابجایی (0.05 - 2 mm/min) به دقت ضبط قدرت بازده.
جمع آوری و تحلیل داده ها
حسگر بار تغییرات نیروی کشش را در زمان واقعی کنترل می کند، استنزومتر تغییر شکل را در طول اندازه گیری ثبت می کند،و کامپیوتر به طور خودکار منحنی "قوه - جابجایی" را نقشه برداری می کند، محاسبه پارامترهای مانند مقاومت غیر متناسب طول کش (ReL، ReH) ، مقاومت کش (Rm) و درصد طول کش پس از شکستگی (A).
(2) اجرای آزمایشات خم شدن
دستگاه و روش خم کردن
تعویض داخل خم و پشتیبانی، تنظیم فاصله پشتیبانی با توجه به قطر میله فولادی ریب دار (معمولا 3 برابر قطر) ، استفاده از روش خم کردن سرد 180 °،و به آرامی فشار وارد کننده به پایین تا نمونه به زاویه مشخص خم شده استسپس مشاهده کنید که آیا ترک ها در سطح ظاهر می شوند.
بررسی انطباق با استاندارد
با توجه به GB/T 1499.2 - 2018 فولاد برای تقویت بتن - بخش 2: میله های فولادی ریبدار گرمسطح نمونه پس از آزمایش خم شدن نباید ترک های قابل مشاهده ای داشته باشد تا بررسی شود که خواص تکنولوژیکی آن با الزامات ساختاری مطابقت دارد.فولاد
| ویژگیکششخواص |
| |
سود قدرت، آر.
MPa |
کشش/سرآمد قدرت نسبت R/R |
کل کشش در حداکثر قدرت، سن
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥1.15،<1.35 |
7.5 |
Rm/R. ویژگی 1.02 برای اندازه های کمتر از 8 میلی متر است.
A: ویژگی برای اندازه های کمتر از 8 میلی متر 1.0٪ است.
مقادیر R مشخص شده با p=0 مشخص می شوند.95.
مقادیر R/R و Ag مشخص شده با p=0 مشخص می شوند.90.
مقادیر Rmand R. را با استفاده از ناحیه قطعی اسمی محاسبه کنید. |
| حداکثر مقدار مجاز مطلق مقاومت خروجی 650 MPa است. |
برای قدرت بازده ((Re) ، قدرت بازده بالایی ((ReH)) اعمال می شود. قدرت بازده ((Re) را از
مقاومت مقاومت 0.2٪ ((Rpo.2) اگر پدیده بازده وجود نداشته باشد. |
استانداردها:
استاندارد های ISO 6892، ISO 6934، BS4449، ASTM C39، ISO75001، ASTM A370، ASTM E4، ASTM E8 و BSEN.
پارامترهای فنی اصلی:
| مدل |
WAW-1000G |
| ساختار |
4 ستون و 2 پیچ |
|
راه کنترل
|
کنترل دستی فرآیند بارگیری، پردازش خودکار داده های کامپیوتری |
| حداکثر بار (kN) |
1000kN |
| دقت بار |
≤±0.5٪ |
| محدوده بار |
2 تا 100 درصد FS |
| محدوده کنترل فشار ایزوکینتیک |
2-60 (N/mm2•S-1) |
| خطای میزان استرس |
≤±0.5٪ |
| رزولوشن بار |
1/600000 |
| محدوده اندازه گیری تغییر شکل |
2٪ ٪ 100٪ FS |
| دقت تغییر شکل |
≤±0.5٪ |
| رزولوشن جابجایی (ملی متر) |
0.01 |
| خطای جابجایی |
≤±0.5٪ |
| حداکثر ضربه پیستون ((ملی متر) |
250 |
| حداکثر سرعت حرکت پیستون |
0.5-100 mm/min تنظیم دستی |
| سرعت بلند کردن کراس هد |
۳۰۰ میلی متر/دقیقه |
| حداکثر فضای آزمایش تنش |
700mm (می تواند سفارشی شود) |
| حداکثر فضای آزمون فشرده سازی |
600mm (می تواند سفارشی شود) |
| روش قفل کردن |
کلیمپ هیدرولیک |
| محدوده قفل نمونه گرد (ملی متر) |
φ13-φ60 mm ((13-26,26-40,40-60) |
| محدوده قفل نمونه های مسطح (ملی متر) |
0-15,15-30 میلی متر |
| عرض قفل نمونه مسطح ((ملی متر) |
80 |
| اندازه صفحه فشرده سازی (ملی متر) |
200*200 |
| مسافت چرخ خم شده ((ملی متر) |
450 |
| عرض رول های خم کننده (ملی متر) |
120 |
| منبع برق |
3-فاز،AC380V، 50Hz ((ممکن است سفارشی شود) |
| وزن و اندازه |
3200KG، 1060mm*850*2370mm |
بسته بندی و حمل:
سوالات متداول:
سوال1: آیا شرکت شما یک شرکت تجاری است یا یک کارخانه؟
A: کارخانه + تجارت (انتاگریشن) ، 18 سال تمرکز بر آزمایش تجهیزات در زمینه، 14 سال تجربه صادرات.
سوال2: چگونه مناسب ترین محصولات را انتخاب کنیم؟
A: آموزش حرفه ای ما به شما بهترین پیشنهاد را می دهد تا زمانی که به ما بگویید چه نوع آزمایش شما نیاز به انجام و مشخصات مورد نیاز
سوال سوم: هر اصطلاح چي هست؟
A: در بیشتر اوقات، ما در کارخانه سهام داریم. اگر موجود نباشد، معمولاً زمان تحویل 15-20 روز کاری پس از دریافت سپرده است
اگه شما به طور فوری نیاز دارید، می تونیم برنامه ی ویژه ای برای شما ترتیب بدیم.
سوال4: آیا شما خدمات سفارشی را قبول می کنید؟
A: بله، البته، ما می توانیم نه تنها ارائه ماشین های استاندارد، بلکه ماشین های سفارشی بر اساس درخواست شما.
در مورد خواسته هاتون با ما در تماس باشيد ما بهترين تلاش خود رو ميکنيم تا به خواسته هاتون برسيم
سوال5: مي تونيم قبل از سفارش از کارخانه شما بازدید کنيم؟
A: بله، ما از شما استقبال می کنیم و از شما یا تیم شما دعوت می کنیم تا از کارخانه ما دیدن کنید، ما به ترتیب هتل کمک می کنیم و شما را از فرودگاه انتخاب می کنیم.
سوال6، گارانتي شما چطوره؟
A: به طور کلی، تضمین ما یک سال است. ما می توانیم پشتیبانی فنی و تغییر قطعات را ارائه دهیم. اگر لازم باشد، مهندسان ما ممکن است برای خدمات بهتر به محل شما مراجعه کنند.
سوال 7: در مورد بسته بندی ماشین، آیا در طول حمل و نقل به طور ایمن محافظت می شود؟
A: ماشین ما با جعبه چوبی صادراتی استاندارد بسته بندی شده است، آسیب نخواهد دید. ما بسیاری از ماشین های آزمایش را به خارج از کشور از طریق دریا یا هوایی بدون آسیب تحویل داده ایم.
