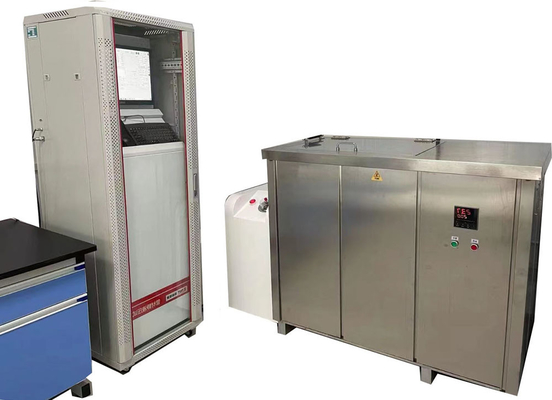

دستگاه تست فشار هیدرواستاتیک و مقاومت در برابر ترکیدگی ISO 1167 با درپوشهای انتهایی آببندی تحت فشار برای لولههای پلاستیکی
هدف تجهیزات:
این تجهیزات عمدتاً برای اندازهگیری مدت زمان مقاومت در برابر فشار هیدرواستاتیک طولانیمدت و مقادیر فشار لحظهای ترکیدگی انواع لولههای پلاستیکی و لولههای کامپوزیتی استفاده میشود. با اعمال فشار آب به تدریج افزایش یافته به لولهها، شرایط فشاری را که لولهها ممکن است در شرایط کاری واقعی با آن مواجه شوند، شبیهسازی میکند و در نتیجه مقاومت فشاری و مقاومت در برابر ترکیدگی لولهها را آزمایش میکند.
ترکیب اجزای اصلی:
سیستم کنترل فشار:
این سیستم کنترل دقیق مقادیر فشار را در طول آزمایش، از جمله تنظیم، تنظیم پویا و حفظ پایدار پارامترهای فشار، تضمین میکند و اطمینان میدهد که فشار همیشه در محدوده مشخص شده توسط استانداردها باقی میماند تا دقت نتایج آزمایش را تضمین کند.دستگاه تولید فشار:
پمپهای فشار بالا به عنوان منبع فشار استفاده میشوند که میتوانند مایع کمفشار را به مایع پرفشار تبدیل کنند تا جریان آب پرفشار پایدار را برای آزمایش فراهم کنند.
مخزن واسط دمای ثابت:
این مخزن برای کنترل دمای واسط آزمایش (معمولاً آب) استفاده میشود و اطمینان میدهد که آزمایش تحت شرایط دمایی از پیش تعیین شده انجام میشود - دما تأثیر قابل توجهی بر عملکرد لولههای پلاستیکی دارد.

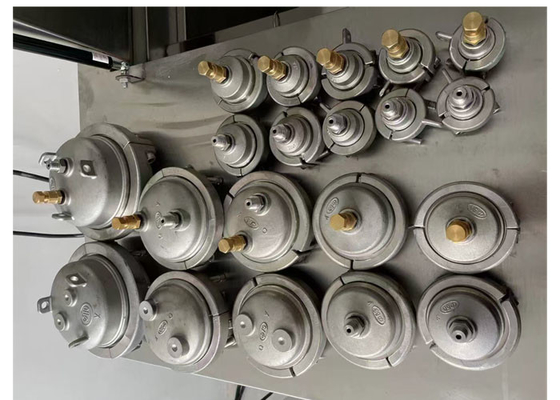

اتصالات ثابت کننده نمونه (درپوشهای انتهایی):
این اتصالات برای محکم کردن نمونههای لوله استفاده میشوند و اطمینان میدهند که لولهها در طول آزمایش جابجا یا نشتی ندارند، بنابراین تضمین اساسی برای انجام روان آزمایش را فراهم میکنند.
واحد پردازش خودکار داده:
این واحد قابلیت محاسبه خودکار دادههای آزمایش و چاپ گزارشهای آزمایش را دارد.
دستهبندی لولههای قابل استفاده:
این دستگاه قادر به آزمایش طیف گستردهای از مواد لوله، از جمله موارد زیر است:
لولههای ترموپلاستیک:
انواع پلیپروپیلن (PP-R, PP-B, PPA).
انواع پلیاتیلن (PE, PE-X).
مشتقات پلیوینیل کلراید (PVC, UPVC, PVC-C).
لولههای کامپوزیتی: مانند لولههای کامپوزیتی آلومینیوم-پلاستیک، که لایههای پلاستیکی و فلزی را برای افزایش استحکام ساختاری ادغام میکنند.
ویژگیهای محصول:
1. کنترل کاربرپسند
دارای صفحه نمایش لمسی یا رابط کامپیوتر برای تنظیم آسان پارامترهای آزمایش (فشار، دما، زمان).
2. طراحی فشرده چند فشاره
در فضایی کمتر از 1 متر مربع جا میشود و تا 50 سطح فشار مختلف (از جمله تامین آب) را ارائه میدهد.3. تشخیص هوشمند نمونه
اندازه و جنس لوله (مانند PP-R، PE) را به طور خودکار تشخیص داده و آزمایشها را برای دقت تنظیم میکند.
4. کنترل فشار بهینه شده
از الگوریتمهای هوشمند برای ایجاد پروفیلهای فشار ایدهآل (مانند افزایش تدریجی) برای آزمایشهای واقعگرایانه استفاده میکند.
5. تنظیم دقیق فشار
امکان تنظیم مستقل فشار برای هر کانال آزمایش (مانند 0.1-200 بار) با دقت بالا (±0.5%) را فراهم میکند.
6. قطعات با دوام طولانی
سایش شیرهای برقی را کاهش میدهد و نیاز به حداقل نگهداری و عملکرد 24/7 را فراهم میکند.
7. ساختار مقاوم در برابر خوردگی
تمام قطعات در تماس با آب از فولاد ضد زنگ با کیفیت بالا برای دوام ساخته شدهاند.
8. نمایشگر چند زبانه
از چندین زبان (انگلیسی، چینی و غیره) برای استفاده آسان در سراسر جهان پشتیبانی میکند.
9. کالیبراسیون در حین کار
به شما امکان میدهد فشار را در حین آزمایش بدون توقف کالیبره کنید و دادهها را قابل اعتماد نگه دارید.
10. ایمنی در اولویت
دارای حفاظتهای الکتریکی، مکانیکی و نرمافزاری (مانند توقف اضطراری، تشخیص نشتی) است.
11. اشتراکگذاری آسان دادهها
از پروتکل TCP/IP برای ارسال دادهها به کامپیوترها یا ابر در زمان واقعی برای گزارشدهی استفاده میکند.
استانداردهای رعایت شده:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
طول آزاد نمونهها:
نوع نمونه
| الزامات طول آزاد |
نمونههای لوله اکسترود شده |
| d |
n و ≥ 150 میلیمترنمونههای مونتاژ شده با نیروی هیدرواستاتیک (انشعاب زین اسبی)<315mm: ≥ 3nn و ≥ 150 میلیمترdn و ≥ 150 میلیمترdn و ≥ 150 میلیمترنمونههای مونتاژ شده با نیروی هیدرواستاتیک (انشعاب زین اسبی) |
| d |
n و ≥ 150 میلیمترنمونههای مونتاژ شده با نیروی هیدرواستاتیک (انشعاب زین اسبی)<50mm: 3nn و ≥ 150 میلیمترdn و ≥ 150 میلیمترنمونههای مونتاژ شده با نیروی هیدرواستاتیک (دو بخش لوله) |
| ≥ 3 |
dn و ≥ 150 میلیمترdn و ≥ 150 میلیمترdn و ≥ 150 میلیمترنمونههای مونتاژ شده با نیروی هیدرواستاتیک (با اتصالات) |
| ≥ 2 |
dn و ≥ 150 میلیمترdn و ≥ 150 میلیمترdn و ≥ 150 میلیمترنمونههای مونتاژ شده با نیروی هیدرواستاتیک (انشعاب زین اسبی) |
| ≥ 100 میلیمتر |
نمونههای مونتاژ شده بدون نیروی هیدرواستاتیک |
| = |
dn و ≥ 150 میلیمترپارامترهای فنی: |
مدل
| XGY-10C |
محدوده قطر |
| Φ8 -1800 میلیمتر |
ایستگاهها3، 5، 6، 12، 15، 18، 20، 25، 50، 100 و غیره قابل سفارشیسازی هستند |
| حالت کنترل |
کنترل میکرو، کنترل کامپیوتر صنعتی |
| حالت نمایش |
نمایشگر رنگی LCD کامپیوتر صنعتی |
| حالت ذخیرهسازی |
ذخیرهسازی کامپیوتر |
| حالت چاپ |
خروجی چاپگر رنگی |
| فشار تست |
محدوده فشار |
| 0.1-10 مگاپاسکال |
دقت کنترل |
±1% |
| رزولوشن نمایشگر |
محدوده تایمر |
| محدوده کار |
5%~100%FS |
| خطای نمایش |
±1% |
| تایمر تست |
محدوده تایمر |
| 0~10000 ساعت |
دقت تایمر |
±0.1% |
| رزولوشن تایمر |
1 ثانیه |
| توان |
380 ولت 50 هرتز سه فاز چهار سیم 1.5 کیلووات |
| مدلهای درپوش انتهایی |
از Φ8 تا 1800 میلیمتر |
| اندازه مخزن آب |
بسته به اندازه لولهمحدوده دما15-95 درجه سانتیگرادابعاد (سه ایستگاه) |
| 715×625×1700 (میلیمتر) یا موارد دیگر |
پشتیبانی و خدمات: |
| دستگاه تست هیدرواستاتیک دستگاه تست فشار هیدرواستاتیک لوله پلاستیکی |
پشتیبانی فنی و خدمات |
| ما پشتیبانی فنی برای دستگاههای تست فشار هیدرواستاتیک ارائه میدهیم. تیم پشتیبانی فنی باتجربه ما میتواند موارد زیر را ارائه دهد: |
نصب و راهاندازی دستگاه
|
عیبیابی و مشاوره فنی
خدمات تعمیر و نگهداری قطعات یدکی و مواد مصرفی
بهروزرسانیها و ارتقاء نرمافزار
- ما متعهد به ارائه خدمات عالی به مشتریان هستیم و آماده پاسخگویی به هرگونه سوال شما هستیم. در صورت داشتن هرگونه سوال، لطفاً در تماس با ما تردید نکنید.
-
- سوالات متداول:
- سوال 1: نام تجاری دستگاه تست هیدرواستاتیک لوله پلاستیکی چیست؟
- پاسخ 1: نام تجاری دستگاه تست فشار هیدرواستاتیک JHH است که در پکن، چین تولید میشود.
سوال 2: هدف دستگاه تست هیدرواستاتیک لوله پلاستیکی چیست؟
پاسخ 2: دستگاه تست هیدرواستاتیک لوله پلاستیکی برای تست مقاومت هیدرواستاتیک و مقاومت در برابر ترکیدگی لوله پلاستیکی استفاده میشود.
سوال 3: چه نوع اجزا و موادی را میتوان با دستگاه تست فشار هیدرواستاتیک آزمایش کرد؟
پاسخ 3: دستگاه تست فشار هیدرواستاتیک را میتوان برای آزمایش لوله پلاستیکی، لوله کامپوزیتی (مانند PP-R، PP-B، PP-A، PVC، PE، PE-X و غیره) استفاده کرد.
سوال 4: دقت دستگاه تست فشار هیدرواستاتیک چقدر است؟
پاسخ 4: دقت دستگاه تست فشار هیدرواستاتیک در حد 0.1% از خوانش کامل مقیاس است.
سوال 5: حداکثر فشاری که دستگاه تست فشار هیدرواستاتیک میتواند آزمایش کند چقدر است؟پاسخ 5: دستگاه تست فشار هیدرواستاتیک میتواند فشار تا 10 مگاپاسکال، 100 بار (1450 psi) را آزمایش کند.
