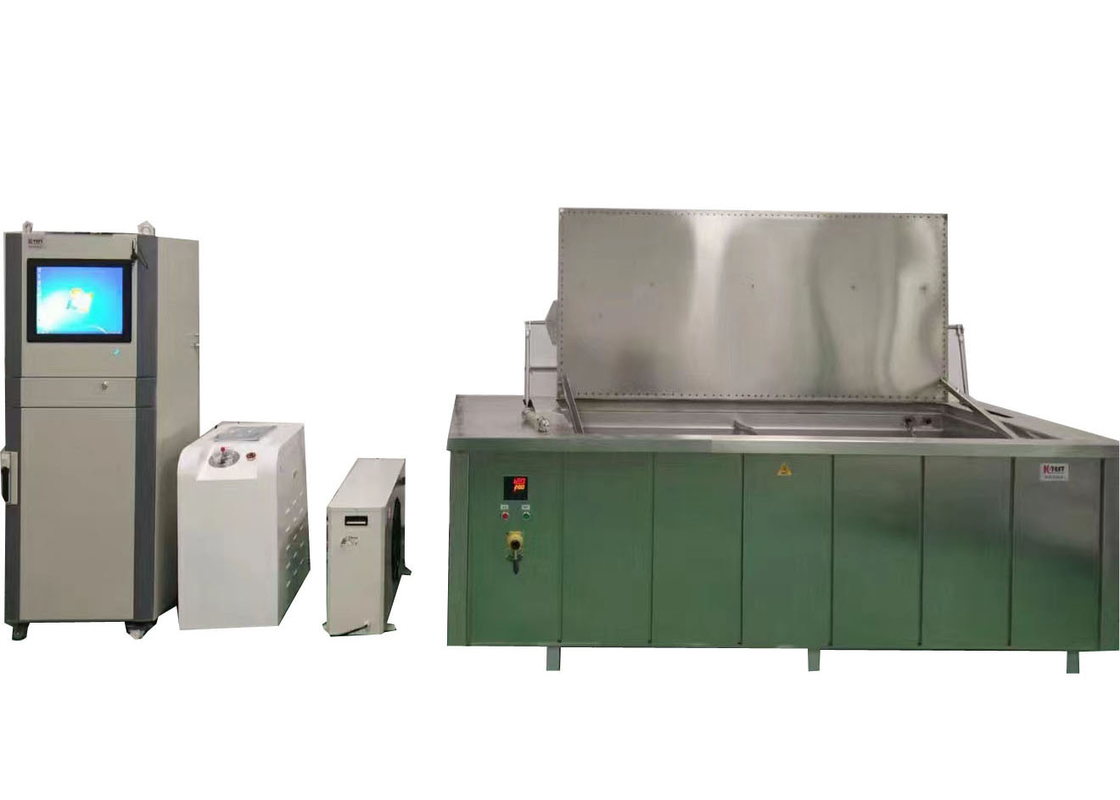

دستگاه تست فشار هیدرواستاتیک ISO 1167 با گیره فشار هیدرواستاتیک PVC
دامنه کاربرد:
دستگاه تست فشار آب لوله برای اندازهگیری زمان خرابی یا حداکثر مقدار فشار ترکیدگی لحظهای لولههای ترموپلاستیک و لولههای کامپوزیتی (مانند pp-rpp-b، PPA، pe، PE-X، PVCPVC-upvc-c و لولههای کامپوزیتی آلومینیوم-پلاستیک و غیره) تحت فشار ثابت داخلی و دمای ثابت برای مدت طولانی استفاده میشود. این دستگاه یک ابزار تست رایج برای تولیدکنندگان لولههای پلاستیکی و موسسات تست است.
اهداف:
دستگاههای تست فشار هیدرواستاتیک عمدتاً برای تعیین مقاومت در برابر فشار داخلی لولهها، اتصالات و مجموعههای لولههای پلاستیکی استفاده میشوند. تحت شرایط کنترل شده، محصولات ساخته شده از موادی مانند PP، PE، PVC، PVC-C و ABS برای مدت زمان معینی تحت فشار داخلی مشخصی قرار میگیرند. این برای ارزیابی ظرفیت تحمل فشار آنها و تعیین اینکه آیا خرابیهایی مانند نشت، ترکیدگی یا تغییر شکل بیش از حد رخ خواهد داد، استفاده میشود. این تست برای اطمینان از کیفیت، ایمنی و قابلیت اطمینان لولههای پلاستیکی و اجزای مرتبط در سیستمهای انتقال سیالات از اهمیت بالایی برخوردار است. این سیستمها به طور گسترده در زمینههایی مانند تصفیه آب، تصفیه فاضلاب، انتقال گاز و انتقال سیالات صنعتی استفاده میشوند.
مشخصات محصول:
1. یک ترمینال عملیاتی با صفحه لمسی یا کامپیوتر برای تنظیم پارامترهای تست.
2. در فضایی کمتر از 1 متر مربع، تا 50 فشار مختلف از جمله تامین آب تحت فشار موجود است.
3. میتواند اندازه و جنس نمونهها را به خوبی تشخیص دهد.
4. سپس راه حل و الگوریتم بهینه شده افزایش فشار را ارائه میدهد.
5. کنترل فشار با دقت بالا. فشار ورودی قابل تنظیم انتخابی در هر ماژول مجزا
6. سایش شیر برقی را کاهش میدهد و عمر طولانی دارد.
7. تمام قطعات فلزی در تماس با محیط از
8. فولاد ضد زنگ با کیفیت بالا تشکیل شدهاند.
9. رابط نمایشگر کاربرپسند، زبانهای متعددی را ارائه میدهد.
10. کالیبراسیون فشار در حین تست راحت است، به این معنی که سیستم میتواند به کار خود ادامه دهد
در طول کالیبراسیون.
11. حفاظت چند سطحی از بخش الکتریکی، بخش مکانیکی و نرمافزار تامین میشود.
12. تبادل داده قابل اعتماد از طریق پروتکل TCP/IP انجام میشود.
استانداردهای مطابقت:
ISO1167-2006، ASTMD1598-2004، ASTMD1599، ISO9080، CJ/T108، ASTMF1335.
طول آزاد نمونهها:
| نوع نمونه |
الزامات طول آزاد |
| نمونههای لوله اکسترود شده |
dn<315mm: ≥ 3dn و ≥ 250 میلیمتر؛dn>315 میلیمتر: ≥ 2dn |
| نمونههای لوله تزریقی |
dn<50mm: 3dn; 50 میلیمتر ≤dn ≤ 110 میلیمتر: ≥ 140 میلیمتر |
| نمونههای مونتاژ شده با نیروی هیدرواستاتیک (دو بخش لوله) |
≥ 3dn و ≥ 250 میلیمتر (dn>315 میلیمتر: ≥ 2dn در صورت عدم رعایت حداقل طول) |
| نمونههای مونتاژ شده با نیروی هیدرواستاتیک (با اتصالات) |
≥ 2dn و ≥ 150 میلیمتر؛dn>250 میلیمتر: ≥ 1.5dn |
| نمونههای مونتاژ شده با نیروی هیدرواستاتیک (انشعاب زین اسبی) |
≥ 100 میلیمتر |
| نمونههای مونتاژ شده بدون نیروی هیدرواستاتیک |
= dn و ≥ 150 میلیمتر |
پارامترهای فنی:
| مدل |
XGY-10C |
| محدوده قطر |
Φ8-1800 میلیمتر |
| ایستگاهها |
3، 5، 6، 12، 15، 18، 20، 25، 50، 100 و غیره قابل سفارشیسازی هستند |
| حالت کنترل |
میکرو کنترل، کنترل کامپیوتر صنعتی |
| حالت نمایش |
نمایشگر رنگی LCD کامپیوتر صنعتی |
| حالت ذخیرهسازی |
ذخیرهسازی کامپیوتر |
| حالت چاپ |
خروجی چاپگر رنگی |
| فشار تست |
محدوده فشار |
0.1-10MPa |
| دقت کنترل |
±1% |
| رزولوشن نمایش |
0.01MPa |
| محدوده کار |
5%~100%FS |
| خطای نمایش |
±1% |
| تایمر تست |
محدوده تایمر |
0~10000 ساعت |
| دقت تایمر |
±0.1% |
| رزولوشن تایمر |
1 ثانیه |
| توان |
380 ولت 50 هرتز سه فاز چهار سیم 1.5 کیلووات |

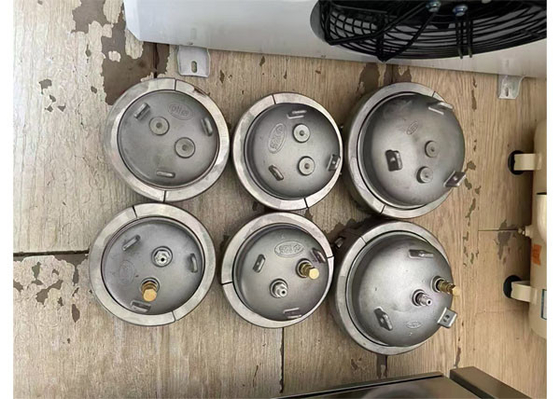

| مدلهای درپوش انتهایی |
ازΦ8 تا 1800 میلیمتر |
| اندازه مخزن آب |
مطابق با اندازه لوله |
| محدوده دما |
15-95°C |
| ابعاد (سه ایستگاه) |
715×625×1700 (میلیمتر) یا موارد دیگر
|
پشتیبانی و خدمات:
دستگاه تست هیدرواستاتیک دستگاه تست فشار هیدرواستاتیک لوله پلاستیکی پشتیبانی فنی و خدمات
ما پشتیبانی فنی برای دستگاههای تست فشار هیدرواستاتیک ارائه میدهیم. تیم پشتیبانی فنی با تجربه ما میتواند موارد زیر را ارائه دهد:
- نصب و راهاندازی دستگاه
- عیبیابی و مشاوره فنی
- خدمات تعمیر و نگهداری
- قطعات یدکی و مواد مصرفی
- بهروزرسانی و ارتقاء نرمافزار
ما متعهد به ارائه خدمات عالی به مشتریان هستیم و آماده پاسخگویی به هرگونه سوال شما هستیم. در صورت داشتن هرگونه سوال، لطفاً در تماس با ما تردید نکنید.
سوالات متداول:
Q1: نام تجاری دستگاه تست هیدرواستاتیک لوله پلاستیکی چیست؟
A1: نام تجاری دستگاه تست فشار هیدرواستاتیک JHH است که در پکن، چین تولید میشود.
Q2: هدف دستگاه تست هیدرواستاتیک لوله پلاستیکی چیست؟
A2:دستگاه تست فشار هیدرواستاتیک لوله پلاستیکیبرای تست استحکام هیدرواستاتیک و ترکیدگی لوله پلاستیکی استفاده میشود.
Q3: چه نوع اجزا و موادی را میتوان با دستگاه تست فشار هیدرواستاتیک تست کرد؟
A3: دستگاه تست فشار هیدرواستاتیک را میتوان برای تست لوله پلاستیکی، لوله کامپوزیتی (مانند PP-R، PP-B، PP-A، PVC، PE، PE-X و غیره) استفاده کرد.
Q4: دقت دستگاه تست فشار هیدرواستاتیک چقدر است؟
A4: دقت دستگاه تست فشار هیدرواستاتیک در حد 0.1% از خوانش کل مقیاس است.
