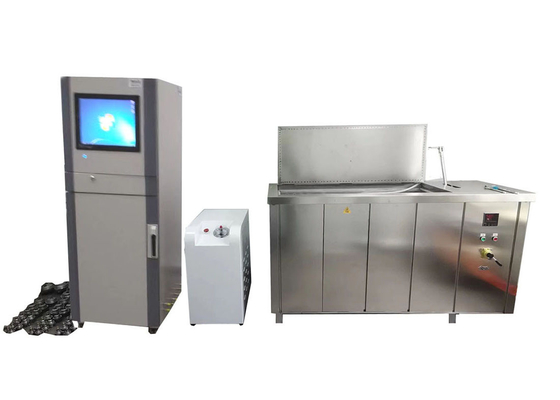

دستگاه آزمایش فشار هیدروستاتیک به منظور اندازه گیری تحمل فشار داخلی لوله های ترموپلاستیک، لوازم جانبی و مجموعه هایی که برای حمل مایعات استفاده می شوند، استفاده می شود
کاربردها:
دستگاه تست هیدروستاتیک می تواند برای لوله های ترموپلاستیک مختلف، لوازم جانبی و اجزای مورد استفاده برای حمل و نقل مایعات استفاده شود. مواد مانند پلی پروپیلن (PP) ، پلی اتیلن (PE) ،پلی وینیل کلرید (PVC)، پلی وینیل کلرید کلرید (PVC-C) ، و اکریلونیتریل بوتادین استیرن کوپولیمر (ABS) تنها بخشی از آن هستند. این دسته محصولات مختلفی را شامل می شود، مانند لوله های اکسترود شده، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرون (ABS) ، لوله های استیرونلوله های تزریقینمونه های مناسب عبارتند از قطعات لوله ای جوشیده شده با جوش گرم، نمونه هایی با یک یا چند فیتینگ،و نمونه های شاخه ای که شکل سرنشینی دارند.قطر بیرونی نامی لوله های آزمایش (dn) بسیار متفاوت است و بسته به الزامات خاص انواع نمونه های مختلف، از 25 میلی متر تا 1600 میلی متر است.
اهداف:
دستگاه های آزمایش فشار هیدروستاتیک عمدتا برای تعیین مقاومت فشار داخلی لوله های پلاستیکی، لوازم جانبی و مجموعه ها استفاده می شوند.محصولات ساخته شده از مواد مانند PP، PE، PVC، PVC-C و ABS برای مدت زمان مشخص تحت فشار داخلی خاص قرار می گیرند.این مورد برای ارزیابی ظرفیت تحمل فشار و تعیین اینکه آیا شکست مانند نشتاین آزمایش برای اطمینان از کیفیت، ایمنی،و قابلیت اطمینان لوله های پلاستیکی و اجزای مرتبط در سیستم های حمل و نقل مایعاتاین سیستم ها به طور گسترده ای در زمینه هایی مانند تصفیه آب، تصفیه فاضلاب، انتقال گاز و حمل و نقل مایعات صنعتی استفاده می شوند.
مشخصات محصول:
1کاربران می توانند به راحتی پارامترهای آزمایش را با استفاده از یک ترمینال عملیاتی که یک صفحه لمسی یا یک کامپیوتر را ترکیب می کند تنظیم کنند.
2با مساحت کمتر از یک متر مربع، می تواند تا 50 فشار مختلف را از جمله فشار آب تولید کند.
3ظرفیت تشخیص هوشمند آن به آن اجازه می دهد تا اندازه و مواد نمونه را شناسایی کند و سپس یک برنامه بهینه سازی فشار را همراه با یک الگوریتم ایجاد کند.
4اين دستگاه با کنترل دقيق فشارش متمایز است.گزینه تنظیم فشار ورودی هر ماژول جداگانه به کاهش فرسایش شیر های سولنویدی کمک می کند و عملکرد طولانی مدت را تضمین می کند.
5. هر قطعه فلزي که با واسطه تماس ميگيره از فولاد فولادي با کيفيت بالا ساخته شده
6رابط صفحه نمایش، طراحی شده با توجه به راحتی کاربر، گزینه های مختلف زبان را ارائه می دهد و نیازهای متنوع مشتریان را به طور کامل برآورده می کند.
7انجام کالیبراسیون فشار در طول آزمایش ساده است و سیستم دارای گزینه ای برای ادامه کار در حالی که کالیبراسیون در حال پیشرفت است.
8این سیستم حفاظت در سطوح متعددی را فراهم می کند که جنبه های الکتریکی، مکانیکی و نرم افزاری را پوشش می دهد.
9این امکان را می دهد تا ارتباطات داده ها از طریق پروتکل TCP / IP آسان و قابل اعتماد باشد.
با استانداردها مطابقت داشته باش:
ISO1167-2006، ASTMD1598-2004، ASTMD1599، ISO9080، CJ/T108، ASTMF1335
طول آزاد نمونه ها:
| نوع نمونه |
الزامات طول آزاد |
| نمونه های لوله های اکستروید شده |
dn<315mm: ≥ 3dnو ≥ 250mmdn>315mm: ≥2dn |
| نمونه های لوله های تزریقی |
dn<50 میلی متر: 3dn؛ 50mm ≤dn≤ 110mm: ≥ 140mm |
| نمونه های جمع شده با فشار هیدروستاتیک (دو بخش لوله) |
≥ 3dnو ≥ 250mm (dn>315mm: ≥2dnاگر طول حداقل رعایت نشود) |
| نمونه های جمع شده با فشار هیدروستاتیک (با لوازم) |
≥ 2dnو ≥ 150mmdn>250 میلی متر: ≥ 1.5dn |
| نمونه های گردآوری شده با فشار هیدروستاتیک (شاخ سرنشین) |
≥ 100 میلی متر |
| نمونه های جمع شده بدون فشار هیدروستاتیک |
=dnو ≥ 150mm |
پارامترهای فنی:
| مدل |
XGY-16C |
| محدوده قطر |
Φ8-1800ميلي متر |
| ایستگاه ها |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 و غیره می تواند سفارشی |
| حالت کنترل |
کنترل میکرو، کنترل کامپیوتر صنعتی |
| حالت نمایش |
صفحه نمایش رنگی LCD برای کامپیوترهای صنعتی |
| حالت ذخیره سازی |
ذخیره سازی PC |
| حالت چاپ |
خروجی چاپگر رنگی |
| فشار آزمایش |
محدوده فشار |
0.1-16MPa |
| دقت کنترل |
±1% |
| وضوح صفحه نمایش |
0.01MPa |
| محدوده کاری |
۵٪ تا ۱۰۰٪ FS |
| خطای نشان دادن |
±1% |
| تایمر تست |
محدوده تایمر |
0 تا 10000 ساعت |
| دقت تایمر |
± 0.1% |
| رزولوشن تایمر |
1s |
| قدرت |
380 ولت 50 هرتز سه فاز چهار سیم 1.5KW |

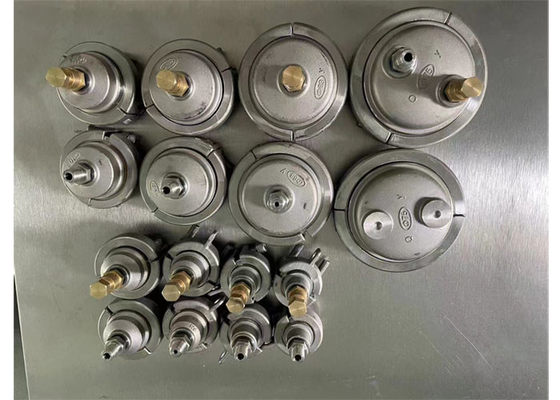

| مدل های سرپوش |
ازΦ8تا 1800mm |
| اندازه مخزن آب |
با توجه به اندازه لوله |
| محدوده دما |
15 تا 95 درجه سانتیگراد |
| ابعاد (سه ایستگاه) |
715×625×1700 ((ملی متر) یا دیگران
|
پشتیبانی و خدمات:
دستگاه آزمایش هیدروستاتیک دستگاه آزمایش فشار هیدروستاتیک لوله های پلاستیکی پشتیبانی فنی و خدمات
ما پشتیبانی فنی برای ماشین های آزمایش فشار هیدروستاتیک را ارائه می دهیم. تیم پشتیبانی فنی با تجربه ما می تواند ارائه دهد:
- نصب و راه اندازی ماشین
- رفع مشکل و مشاوره فنی
- خدمات تعمیر و نگهداری
- قطعات یدکی و کالاهای مصرفی
- به روزرسانی و ارتقاء نرم افزار
ما متعهد به ارائه خدمات مشتری عالی هستیم و در دسترس هستیم تا به هر سوالی که ممکن است داشته باشید پاسخ دهیم. اگر سوالی دارید، لطفاً از تماس با ما دریغ نکنید.
سوالات متداول:
سوال1: نام تجاری دستگاه تست هیدروستاتیک دستگاه تست فشار هیدروستاتیک لوله پلاستیکی چیست؟
A1: نام تجاری دستگاه آزمایش فشار هیدروستاتیک JHH است که در پکن چین تولید می شود.
Q2: هدف از دستگاه آزمایش هیدروستاتیک دستگاه آزمایش فشار هیدروستاتیک لوله پلاستیکی چیست؟
A2:دستگاه آزمایش هیدروستاتیک دستگاه آزمایش فشار هیدروستاتیک لوله های پلاستیکیبرای آزمایش مقاومت هیدروستاتیک و شکستن لوله های پلاستیکی استفاده می شود.
س3: دستگاه آزمایش فشار هیدروستاتیک چه نوع اجزای و مواد را می تواند آزمایش کند؟
A3: دستگاه آزمایش فشار هیدروستاتیک می تواند برای آزمایش لوله های پلاستیکی، لوله های کامپوزیت (مانند PP-R، PP-B، PP-A، PVC، PE، PE-X و غیره) استفاده شود.
Q4: دقت دستگاه آزمایش فشار هیدروستاتیک چیست؟
A4: دستگاه آزمایش فشار هیدروستاتیک با دقت 0.1 درصد از اندازه گیری کامل است.
