دستگاه تست فشار هیدروستاتیک برای تعیین مقاومت به فشار داخلی لوله های ترموپلاستیک، لوازم جانبی و مجموعه ها برای حمل مایعات استفاده می شود
کاربردها:
دستگاه های آزمایش فشار هیدروستاتیک برای طیف گسترده ای از لوله ها، لوازم جانبی و مجموعه های ترموپلاستیکی مورد استفاده برای حمل مایع، از جمله اما محدود به لوله ها، لوازم جانبی،و مجموعه های ساخته شده از مواد مانند پلی پروپیلن (PP)، پلی اتیلن (PE) ، پلی وینیل کلورید (PVC) ، کلور پلی وینیل کلورید (PVC-C) و اکریلونیتریل بوتادین استیرین (ABS).از جمله لوله های اکستروژ شده، لوله های تزریق شده و نمونه های جمع شده با یا بدون فشار هیدروستاتیک. به عنوان مثال می تواند برای قطعات لوله جوش گرم ذوب شده استفاده شود،نمونه هایی که حاوی یک یا چند لوله، و نمونه های آزمایشی شاخه های سرنشین. قطر خارجی نامی (dn) لوله های آزمایش شده می تواند از اندازه های نسبتاً کوچک (به عنوان مثال 25 میلی متر) تا قطر های بزرگتر (به عنوان مثال بیشتر از 315 میلی متر) باشد.بسته به الزامات خاص انواع نمونه های مختلف.
اهداف:
هدف اصلی دستگاه های آزمایش فشار هیدروستاتیک تعیین مقاومت در برابر فشار داخلی لوله ها، لوازم و اجسام پلاستیکی ذکر شده در بالا است.با قرار دادن محصولات ساخته شده از مواد مانند PP، PE، PVC، PVC-C و ABS به یک فشار داخلی خاص تحت شرایط کنترل شده برای یک دوره مشخص، دستگاه می تواند توانایی آنها را برای تحمل فشار بدون شکست ارزیابی کند،مانند نشتاین آزمایش برای اطمینان از کیفیت، ایمنی و قابلیت اطمینان لوله های پلاستیکی و اجزای مربوطه مورد استفاده در سیستم های انتقال مایعات بسیار مهم است.که به طور گسترده ای در زمینه هایی مانند تامین آب استفاده می شود.، تخلیه، حمل و نقل گاز و انتقال مایعات صنعتی.

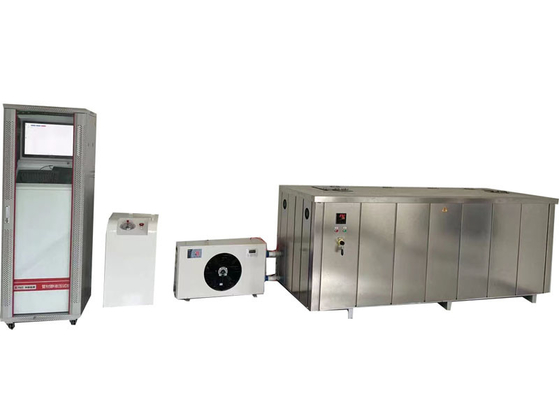

پیکربندی محصول:
1. سیستم کنترل فشار ((شکل اصلی) ؛
2. سیستم تامین فشار ((منبع فشار) ؛
3. مخزن آزمایش و سیستم کنترل دمای

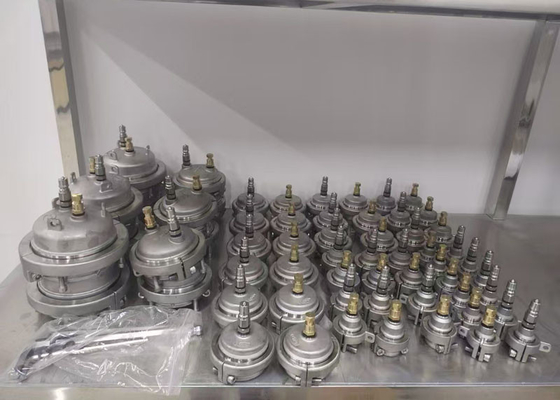

4بسته شدن آخر: φ8 ~ 1800mm ((بر اساس نیاز مشتری).
5. سیستم خنک کننده (بر اساس نیاز مشتری)
مشخصات محصول:
1کاربران می توانند به راحتی پارامترهای آزمایش را با استفاده از یک ترمینال عملیاتی که یک صفحه لمسی یا یک کامپیوتر را ترکیب می کند تنظیم کنند.
2با مساحت کمتر از یک متر مربع، می تواند تا 50 فشار مختلف را از جمله فشار آب تولید کند.
3ظرفیت تشخیص هوشمند آن به آن اجازه می دهد تا اندازه و مواد نمونه را شناسایی کند و سپس یک برنامه بهینه سازی فشار را همراه با یک الگوریتم ایجاد کند.
4اين دستگاه با کنترل دقيق فشارش متمایز است.گزینه تنظیم فشار ورودی هر ماژول جداگانه به کاهش فرسایش شیر های سولنویدی کمک می کند و عملکرد طولانی مدت را تضمین می کند.
5. هر قطعه فلزي که با واسطه تماس ميگيره از فولاد فولادي با کيفيت بالا ساخته شده
6رابط صفحه نمایش، طراحی شده با توجه به راحتی کاربر، گزینه های مختلف زبان را ارائه می دهد و نیازهای متنوع مشتریان را به طور کامل برآورده می کند.
7انجام کالیبراسیون فشار در طول آزمایش ساده است و سیستم دارای گزینه ای برای ادامه کار در حالی که کالیبراسیون در حال پیشرفت است.
8این سیستم حفاظت در سطوح متعددی را فراهم می کند که جنبه های الکتریکی، مکانیکی و نرم افزاری را پوشش می دهد.
9این امکان را می دهد تا ارتباطات داده ها از طریق پروتکل TCP / IP آسان و قابل اعتماد باشد.
با استانداردها مطابقت داشته باش:
ISO1167-2006، ASTMD1598-2004، ASTMD1599، ISO9080، CJ/T108، ASTMF1335
طول آزاد نمونه ها:
| نوع نمونه |
الزامات طول آزاد |
| نمونه های لوله های اکستروید شده |
dn<315mm: ≥ 3dnو ≥ 250mmdn>315mm: ≥2dn |
| نمونه های لوله های تزریقی |
dn<50 میلی متر: 3dn؛ 50mm ≤dn≤ 110mm: ≥ 140mm |
| نمونه های جمع شده با فشار هیدروستاتیک (دو بخش لوله) |
≥ 3dnو ≥ 250mm (dn>315mm: ≥2dnاگر طول حداقل رعایت نشود) |
| نمونه های جمع شده با فشار هیدروستاتیک (با لوازم) |
≥ 2dnو ≥ 150mmdn>250 میلی متر: ≥ 1.5dn |
| نمونه های گردآوری شده با فشار هیدروستاتیک (شاخ سرنشین) |
≥ 100 میلی متر |
| نمونه های جمع شده بدون فشار هیدروستاتیک |
=dnو ≥ 150mm |
پارامترهای فنی:
| مدل |
XGY-16C |
| محدوده قطر |
Φ8-1800ميلي متر |
| ایستگاه ها |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 و غیره می تواند سفارشی |
| حالت کنترل |
کنترل میکرو، کنترل کامپیوتر صنعتی |
| حالت نمایش |
صفحه نمایش رنگی LCD برای کامپیوترهای صنعتی |
| حالت ذخیره سازی |
ذخیره سازی PC |
| حالت چاپ |
خروجی چاپگر رنگی |
| فشار آزمایش |
محدوده فشار |
0.1-16MPa |
| دقت کنترل |
±1% |
| وضوح صفحه نمایش |
0.01MPa |
| محدوده کاری |
۵٪ تا ۱۰۰٪ FS |
| خطای نشان دادن |
±1% |
| تایمر تست |
محدوده تایمر |
0 تا 10000 ساعت |
| دقت تایمر |
± 0.1% |
| رزولوشن تایمر |
1s |
| قدرت |
380 ولت 50 هرتز سه فاز چهار سیم 1.5KW |
| مدل های سرپوش |
ازΦ8تا 1800mm |
| اندازه مخزن آب |
با توجه به اندازه لوله |
| محدوده دما |
15 تا 95 درجه سانتیگراد |
| ابعاد (سه ایستگاه) |
715×625×1700 ((ملی متر) یا دیگران
|
پشتیبانی و خدمات:
دستگاه آزمایش هیدروستاتیک دستگاه آزمایش فشار هیدروستاتیک لوله های پلاستیکی پشتیبانی فنی و خدمات
ما پشتیبانی فنی برای ماشین های آزمایش فشار هیدروستاتیک را ارائه می دهیم. تیم پشتیبانی فنی با تجربه ما می تواند ارائه دهد:
- نصب و راه اندازی ماشین
- رفع مشکل و مشاوره فنی
- خدمات تعمیر و نگهداری
- قطعات یدکی و کالاهای مصرفی
- به روزرسانی و ارتقاء نرم افزار
ما متعهد به ارائه خدمات مشتری عالی هستیم و در دسترس هستیم تا به هر سوالی که ممکن است داشته باشید پاسخ دهیم. اگر سوالی دارید، لطفاً از تماس با ما دریغ نکنید.
سوالات متداول:
سوال1: نام تجاری دستگاه تست هیدروستاتیک دستگاه تست فشار هیدروستاتیک لوله پلاستیکی چیست؟
A1: نام تجاری دستگاه آزمایش فشار هیدروستاتیک JHH است که در پکن چین تولید می شود.
Q2: هدف از دستگاه آزمایش هیدروستاتیک دستگاه آزمایش فشار هیدروستاتیک لوله پلاستیکی چیست؟
A2:دستگاه آزمایش هیدروستاتیک دستگاه آزمایش فشار هیدروستاتیک لوله های پلاستیکیبرای آزمایش مقاومت هیدروستاتیک و شکستن لوله های پلاستیکی استفاده می شود.
س3: دستگاه آزمایش فشار هیدروستاتیک چه نوع اجزای و مواد را می تواند آزمایش کند؟
A3: دستگاه آزمایش فشار هیدروستاتیک می تواند برای آزمایش لوله های پلاستیکی، لوله های کامپوزیت (مانند PP-R، PP-B، PP-A، PVC، PE، PE-X و غیره) استفاده شود.
Q4: دقت دستگاه آزمایش فشار هیدروستاتیک چیست؟
A4: دستگاه آزمایش فشار هیدروستاتیک با دقت 0.1 درصد از اندازه گیری کامل است.
