جزئیات محصول:
پرداخت:
|
| نام محصول: | تجهیزات تست فشار هیدرواستاتیک مورد استفاده برای لوله های پلاستیکی طبق استاندارد ISO 4427 | مدل: | XGY-10C |
|---|---|---|---|
| Max. حداکثر Pressure فشار: | 10MPA، 100BAR، 16MPA، 160BAR | وضوح فشار: | 0.01MPA، 0.1BAR |
| ایستگاه های تست: | 5، 10، 15، 20، 25، 30، 50 می تواند سفارشی شود | دما دامنه: | 15-95 ℃ |
| دقت فشار ثابت: | -1%~+2% | جنس مخزن آب: | 304# فولاد ضد زنگ |
| جنس کلاهک های انتهایی: | فولاد ضد زنگ 304# یا فولاد کربن | استانداردها: | ISO 1167، ASTM D1598/1599، ISO 4427 |
| برجسته: | دستگاه تست فشار هیدرواستاتیک لوله های پلاستیکی,دستگاه تست فشار هیدرواستاتیک iso 4427,دستگاه هیدروتست iso 4427 |
||

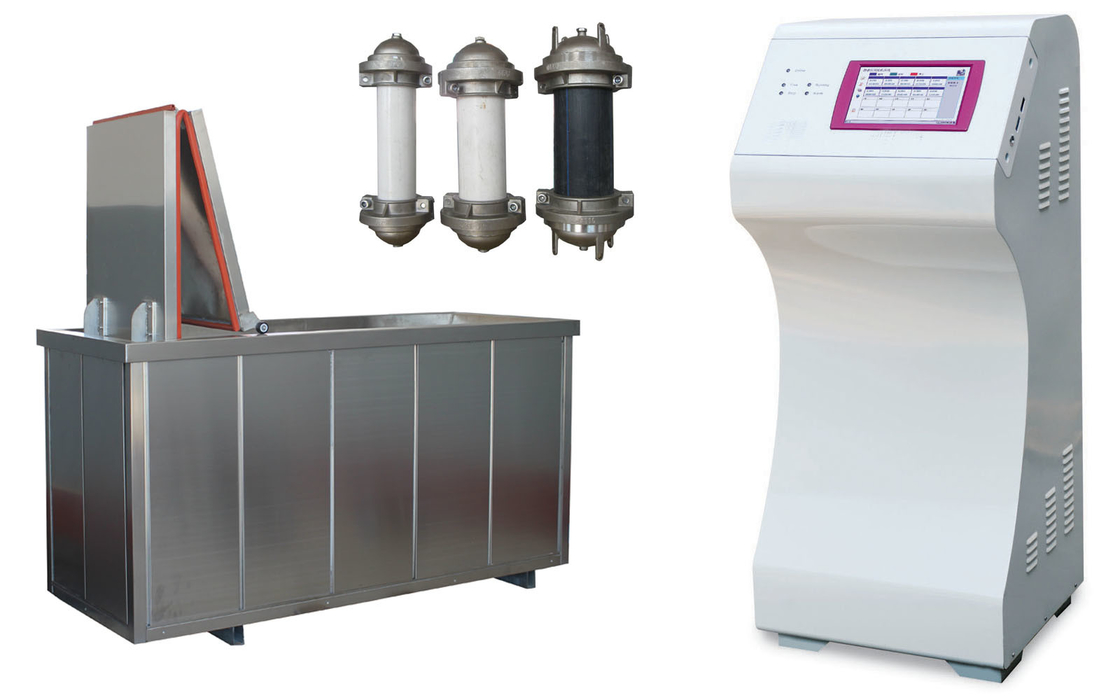

تجهیزات تست فشار هیدرواستاتیک مورد استفاده برای لوله های پلاستیکی طبق استاندارد ISO 4427
Ⅰ.طرح کلی:
تجهیزات تست فشار هیدرواستاتیک مورد استفاده برای لوله های پلاستیکی طبق استاندارد ISO 4427 برای تعیین زمان مقاومت در برابر آسیب لوله های ترموپلاستیک در شرایط انفجار هیدرولیک آنی لوله ها و فشار ثابت طولانی مدت مناسب است.این یک ابزار آزمایش ضروری برای موسسات تحقیقاتی علمی، بخش های بازرسی کیفیت و تولید کنندگان لوله است.دستگاه تست هیدرواستاتیک از کنترل تعبیه شده کامپیوتری استفاده می کند.طراحی مدولار برای کنترل فردیاگر به هر نحوی مشکلی وجود داشته باشد، تا زمانی که شیر توقف ایستگاه فعلی بسته باشد، تاثیری بر عملکرد عادی سایر ایستگاه ها نخواهد داشت.دارای شناسایی پارگی لوله، نظارت در زمان واقعی، بازیابی اطلاعات تماس، چاپ، نتایج تست ذخیره سازی، تنظیمات پیش پردازش نمونه است.چنین توابعی و با توجه به نیازهای تعطیلات ملی، می توانند تا 7 روز داده را ذخیره کنند.این دستگاه به طور گسترده ای در تست های مقاومت فشار داخلی لوله های پلاستیکی مختلف استفاده می شود. این یک تجهیزات تست ایده آل برای صنعت مصالح ساختمانی، کارخانه های تولید لوله، بخش های بازرسی ملی و بخش های تحقیقات علمی است.
Ⅱ.ویژگی سیستم:
1. کنترل تبلت صنعتی، کنترل مستقیم.
2. دستگاه با "واحد کنترل فشار دقیق" ترکیب چند کاناله.
3. هر ایستگاه به طور مستقل بدون تداخل کنترل می شود.
4. 5 ایستگاه، 10 ایستگاه، 15 ایستگاه، 20 ایستگاه و سایر چند ایستگاه اختیاری، تا 60 ایستگاه و بالاتر.با آزمایش هیدرواستاتیک، آزمایش انفجار.
5. حداکثرفشار: 10،16،20، 30MPa ...
6. محدوده قطر لوله: Φ16 ~ 2000mm می تواند سفارشی شود.
7. سیستم تست کامل بر روی ترکیدگی، حفظ فشار، کاهش فشار، اضافه ولتاژ، عملیات، پایان نشت، پارگی هشت حالت تست برای انجام تجزیه و تحلیل و قضاوت دقیق، با نظارت در زمان واقعی، ذخیره سازی داده ها.
8. حفاظت از قدرت، ذخیره گزارش آزمایش / خروجی چاپ و سایر عملکردها.تعیین خودکار زمان موثر، زمان نامعتبر، زمان باقی مانده و سایر پارامترها، برای جلوگیری از عصر، تعطیلات و سایر دوره های زمان شکست، زمان نامعتبر.
9. هنگامی که زمان خاموش شدن، اطمینان حاصل کنید که تست دقیق و بدون مشکل انجام می شود.ساختار ابزار معقول، عملکرد پایدار، عملیات آسان، نمایش بصری است.
10. رابط نرم افزاری غنی (محیط چند زبانه برای ملاقات با مشتریان در کشورها و مناطق مختلف.
Ⅲ.استانداردها را رعایت کنید
روش تست استاندارد ASTM D1598-2015 برای زمان تا شکست لوله پلاستیکی تحت فشار داخلی ثابت
IS01167-2006 لوله ها، اتصالات و مجموعه های ترموپلاستیک برای انتقال سیالات -- تعیین مقاومت در برابر فشار داخلی -- قسمت 1: روش عمومی
روش تست استاندارد ASTM D1599 برای مقاومت در برابر فشار هیدرولیک کوتاه مدت لوله، لوله و اتصالات پلاستیکی 1
| محدوده قطر لوله | Φ8~Φ1800mm | |
| ایستگاه های کاری | 5، 10، 15، 20، 25، 30 یا 50 می تواند سفارشی شود | |
| حالت کاربری | کنترل کامپیوتر | |
| دامنه فشار | 0.2 ~ 10 مگا پاسکال (یا سفارشی) | |
| وضوح فشار | 0.001 مگا پاسکال، 0.01 بار | |
| محدوده دقت کنترل فشار | -1%~+2% | |
| محدوده اندازه گیری | 5٪ ~ 100٪ FS | |
| محدوده زمانی | 1s~9999H 99M 99S | |
| دقت زمان بندی | ± 0.1٪ | |
| کیفیت نمایش | 1s | |
| حداقلواحد تنظیم زمان | دقیقه | |
| سیستم کنترل دما |
15 ~ 95 ℃ با سیستم خنک کننده |
|
| دقت کنترل دما | ± 0.5 ℃ | |
| منبع تغذیه | 380 ولت، سیستم چهار سیم سه فاز | |
Ⅴ.پیکربندی:
1. میزبان کنترل فشار.
2. ایستگاه فشار;
3. پایان بسته شدن.
4. مخزن آب;
5. سیستم خنک کننده.
Ⅵ.شرایط آزمون:
دمای محیط: بین 10 ℃ تا 40 ℃
رطوبت نسبی: بین 30 تا 80 درصد
هیچ ارتعاشی، هیچ رسانه خورنده ای در محیط اطراف وجود ندارد.
باید به درستی روی سکوی پایدار نصب شود.
هیچ تداخل مغناطیسی قوی، هیچ همرفت هوای قوی وجود ندارد.
سیستم اگزوز باید در محل در صورت خوردگی بخار آب نصب شود.
