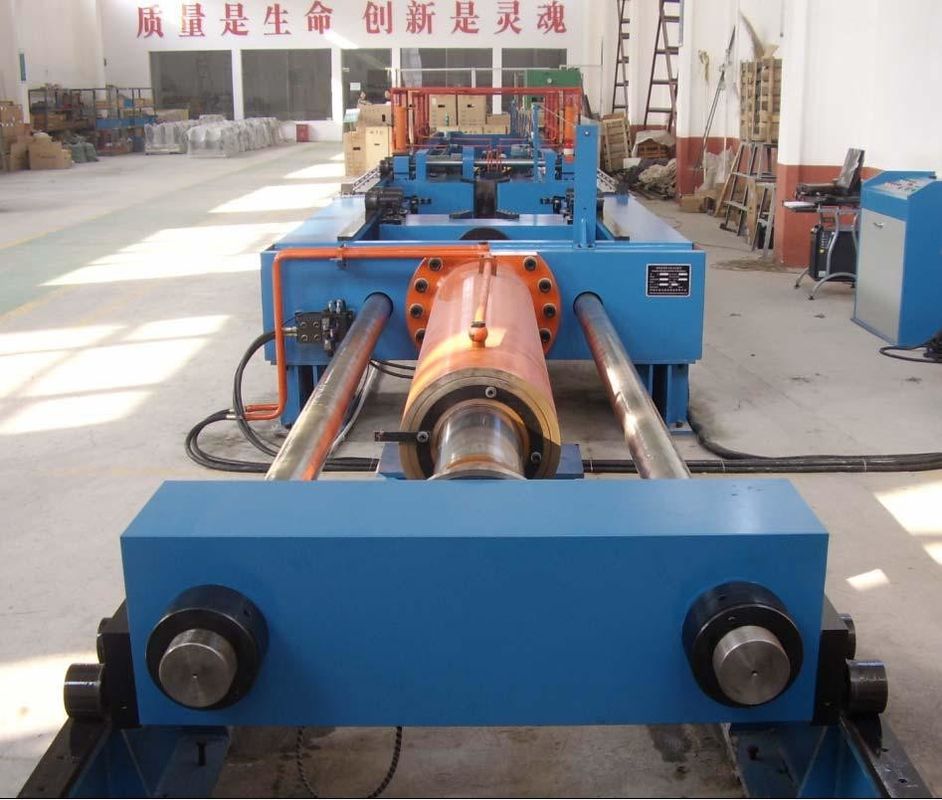

الکترو - هیدرولیک ماشین تست جهانی ماشینکاری هیدرولیک کامپیوتری

تابع:

دستگاه تست عمدتا برای تعیین استحکام کششی کابل برق، کابل نوری، سیم طناب فولادی، رشته فولاد و دیگر مواد طناب استفاده می شود. دستگاه تست سیلندر هیدرولیکی را برای بارگیری، بارگیری سلول برای اندازه گیری، رایانه برای چاپ و رایانه برای نمایش داده های تست و سایر تکنولوژی های پیشرفته مورد استفاده قرار می دهد.

شاخص های اصلی فنی:

1. حداکثر نیروی تست: 500 kN

2. محدوده اندازه گیری نیروی تست: 2٪ -100٪ kN

3. دقت اندازه گیری نیرو: بهتر از ± 1٪ FS

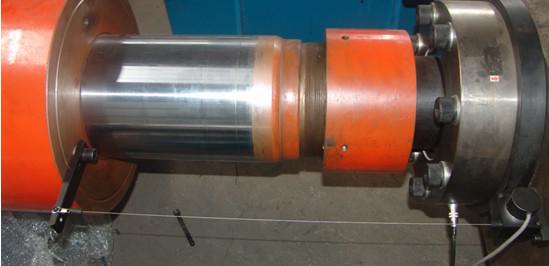

4. بارگیری پیستون سیلندر هیدرولیکی: 1.5 متر

5. حداکثر طول نمونه: 10000 میلیمتر (دو پین پایه از طریق مرکز ثابت)

6. حداقل طول آزمون: 500mm

7. فاصله ثابت تنظیم پرتو متحرک: 500 میلیمتر

8. جابجایی (تغییر شکل) محدوده اندازه گیری و دقت: 0-2200mm؛ دقت بیش از ± 0.1mm

9. سرعت بارگیری تست: ≥ 150mm / min

10. سرعت تنظیم بار سریع: ≥250mm / min

11. حالت کنترل: کنترل نیروی ثابت / کنترل ثابت جابجایی؛

12. فیکسچر: اتصالات نوع پلاستیکی با بسته بندی مخصوص با استقامت کششی

13. سپر کشویی بخش (طول مستقیم محافظ حدود 5 متر، طول محافظ غیر مستقیم 10 متر)

14. اندازه ی میزبان آزمون (طول x عرض x ارتفاع mm): حدود 15500x1320x620 میلیمتر (بدون پوشش محافظ)؛

15. دستگاه هیدرولیک دستگاه تست: حدود 7.5 کیلو وات.

مشخصات فنی اصلی

1. پیاده سازی استانداردها:

1.1 JB / T8521.1-2007 "ایمنی سنتهای بافته شده قسمت 1: کمربندهای مقرون به صرفه فیبر مصنوعی عمومی"

1.2 GB / T228-2010 "مواد فلزی در روش آزمون کشش دمای اتاق"

1.3 گیگابایت / T2611-1992 "دستگاه آزمون عمومی نیازهای فنی"

2. طراحی کنترل دقیق الکترو-هیدرولیکی با دقت بالا، کنترل اتوماتیک کنترل تست، اندازه گیری و کنترل دقت بالا.

3. طراحی مدار هیدرولیکی حساس به بار، اثر صرفه جویی در انرژی واضح است

4. پیکربندی سیستم کنترل دمای روغن هیدرولیک برای رعایت الزامات عملیات دراز مدت بارهای بزرگ

5. طراحی قاب های تحمل سفتی بالا، وزن سبک، ثبات خوب

6. ادغام کلی میزبان طراحی، نصب، راحتی تلفن همراه، حفاظت خوب برای میله سیلندر سیلندر

7. دارای عملکرد حفاظت کامل:

الف) حفاظت از سیلندر؛

ب) اضافه بار سیستم هیدرولیک، سرریز، حفاظت از بلوک کثیف

الف) حفاظت از بار نیروی تست

D) سیستم مدار بیش از جریان، حفاظت بیش از ولتاژ

E) حفاظت از شکستن نمونه

الف) نمایش هشدار ایمنی: هنگامی که بار بار بار بیش از مقدار تنظیم شده، نشانگر هشدار به طور خودکار روشن می شود.

8. سپر ایمنی Segmented.

9. عملکرد و ویژگی های سیستم کنترل و کنترل کامپیوتر و برق:

9.1 استفاده از میکرو رایانه ای با نام تجاری، نرم افزار مخصوص ماشین تست می تواند بر اساس استانداردهای ملی برای تکمیل نیروی تست، جابجایی انواع حالت های کنترل اتوماتیک برای تکمیل پارامترهای پروسه تست مجموعه تست، کنترل فرایند تست، گرفتن اطلاعات، پردازش، تجزیه و تحلیل و نمایش، تحقق دقیق از کنترل ثابت جابجایی، کنترل ثابت سرعت کنترل نیرو؛

9.2 تست نیروی، Peak، تغییر شکل نمونه، جابجایی پیستون، تست نمایش منحنی نمایش صفحه نمایش، عملیات ورودی کامل صفحه کلید و حالت کنترل سیستم هوشمند تنظیم ویژه برای دستیابی به سوئیچ صحیح بین حالت های مختلف کنترل برای ایجاد حداکثر انعطاف پذیری جنسیت؛

9.3 عملکرد کامل پردازش تصویر منحنی تست: منحنی فرایند تست می تواند به طور خودکار ردیابی و تنظیم، برای چاپ، منحنی ذخیره، منحنی می تواند تا حدی افزایش یافته است، شما همچنین می توانید در تمام صفحه بزرگنمایی، شما می توانید نمایش منحنی، مشاهده داده ها؛

9.4 گزارش عملکرد قدرتمند گزارش: گزارش می تواند چاپ، ذخیره، پیش نمایش، داده ها می تواند به طور خودکار در گزارش را پر کنید. کاربران می توانند قالب گزارش را با توجه به الزامات، و راحت، بصری، که به طور کلی در نرم افزار دستگاه آزمون موجود نیست، سفارشی کند؛

او پیکربندی اصلی

قاب تحمل بار 1 مجموعه

سیلندر سروو هیدرولیک 500 کیلو وات، 1.5 متر سکته مغزی دو نفره به سیلندر 1 مجموعه

بار پرتو 1 مجموعه

ثابت پرتو دستی تنظیم 1 مجموعه

پوشش محافظ 1200 گسترده X1000 طولانی کشویی نوع ترجمه 5 مجموعه

پی امید فروش ثابت 1 مجموعه

سیم پیچ ثابت 1 مجموعه

ایستگاه هیدرولیک 1 مجموعه

پمپ هیدرولیک 11.2L / min Fujikoshi NACHI پمپ یکی در ژاپن است

سوپاپ سرو ایتالیا

موتور 7.5KW 1 مجموعه

مدار کنترل هیدرولیک 1 مجموعه

کنترل کننده سرو 1 مجموعه

لوازم جانبی هیدرولیک 1 مجموعه

کامپیوتر Lenovo + 1 مجموعه ای از چاپگرها
